SolidWorks草图标注中直径尺寸前显示如何解决

smellycat 机械相关知识SolidWorks草图标注中直径尺寸前显示如何解决已关闭评论

solidworks在某些情况下在标注直径符号的时候会出错,< MOD-DIAM >已经取代了直径符号。出现这个情况的原因,可能符号库文件Gtol.sym丢失,也可能的原因是符号库文件Gtol.sym的文件位置设置出错了。

解决方法:文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3785.html

先利用搜索功能,找一下电脑用的gtol.sym文件备用。默认位置是文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3785.html

C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2018\lang\english

找到SOLIDWORKS设置文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3785.html

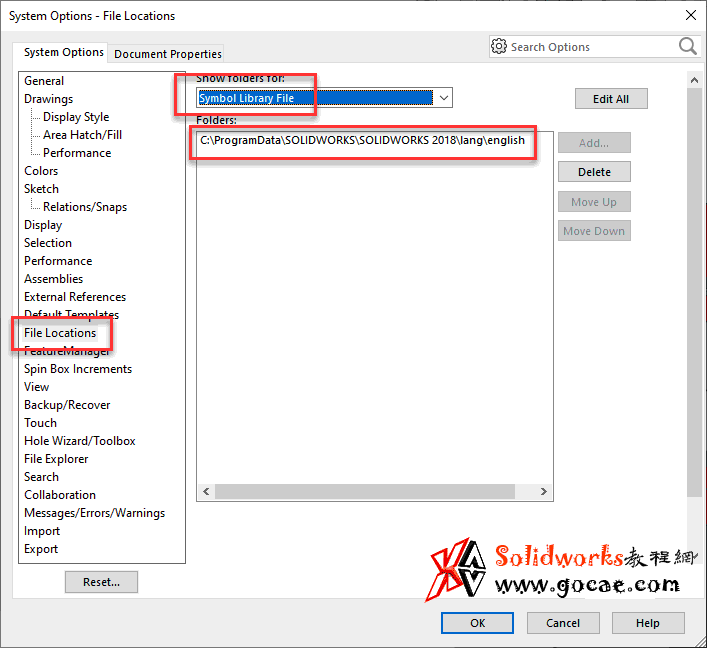

工具> 选项 > 系统选项 > 文件位置

SolidWorks草图标注中直径尺寸前显示<MOD-DIAM>如何解决文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3785.html

从下拉框中找到选择“符号库文件”这一选项,确认一下这个位置里有gtol.sym文件,没有的话就复制一份到这个位置就行了。当然另换一个位置那就随便你了。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3785.html
