大型动梁龙门 横梁液压夹紧装置

目前对大型工件的加工很多情况下都采用横梁移动式大型龙门机床，这类机床在 加工大型工件时，横梁在立柱上不但需要正常移动，还需要固定；固定时需要使用夹紧装置以增加机床刚性，夹紧的程度和状态对零件的精度影响很大，如果夹紧效率不高就很难保证加工质量。

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3733.html

而现有技术中，夹紧装置是采用碟簧-杠杆夹紧装置，它是利用安装在横梁下方的油缸工作时给碟簧压力，碟簧压缩产生弹力后作用在杠杆的一端，在杠杆另一端通过夹紧块把横梁夹紧在立柱的导轨面上。它的缺点和不足是夹紧状态不够稳固，工作效率不高，同时碟簧-杠杆夹紧对其密封性能要求较高，容易泄漏，此外此类夹紧装置结构复杂，装配工作量大文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3733.html

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3733.html

本发明所要解决的技术问题是提供一种横梁复位夹紧装置，它可以解决大型龙门机床横梁夹紧状态不够稳固，工作效率较低的问题。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3733.html

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3733.html

上述技术方案中，更为具体的方案还可以是：所述弹簧为碟形弹簧，套有所述弹簧的所述螺杆的一端连接有压紧所述弹簧的螺母和垫圈；所述压盖的翼板固定在所述横梁压板上，所述翼板与所述横梁压板之间设置有密封圈。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3733.html

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3733.html

图I和图3所示的横梁复位夹紧装置，包括有安装在横梁压板2上的6个夹紧控制单元和安装在横梁压板2下夹紧垫板I。这些夹紧控制单元包括有置于横梁压板2内的油腔中的压盖5，O型密封圈6，垫圈7，碟形弹簧8、螺杆9、夹紧活塞10、挡圈11及O型密封圈12 ;文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3733.html

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3733.html

o型密封圈12安装在夹紧活塞10上用来密封高压来油，挡圈11安装在夹紧活塞10上用来保护密封圈12 ;螺杆9 一端通过螺纹连接在夹紧活塞10上，螺杆9的另一端连接有压紧弹簧8的螺母和垫圈7，弹簧8为碟形弹簧，通过螺母给定碟形弹簧8 一定的预压力以保证夹紧活塞10向横梁松开方向移动；压盖5的翼板5-1用螺钉固定在横梁压板2上,翼板5-1与横梁压板2之间设置有密封圈6，密封圈6为O型密封圈，用来密封少量油液的漏出。在横梁顶部放置一个两位三通电磁换向阀14和一个压力继电器13，如图4，该压力继电器设有上、下限压力，横梁移动前该电磁换向阀得电，卡紧油缸回油。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3733.html

当系统压力低于3MPa时由压力继电器13发出横梁已松开的信号，横梁方可移动。当两位三通电磁换向阀14失电时，高压油经电磁换向阀14到各卡紧点，推动夹紧活塞10分别压紧夹紧垫板I卡紧横梁。液压箱供油压力大于15MPa时由压力继电器13发出横梁已卡紧信号，此时横梁不能移动。

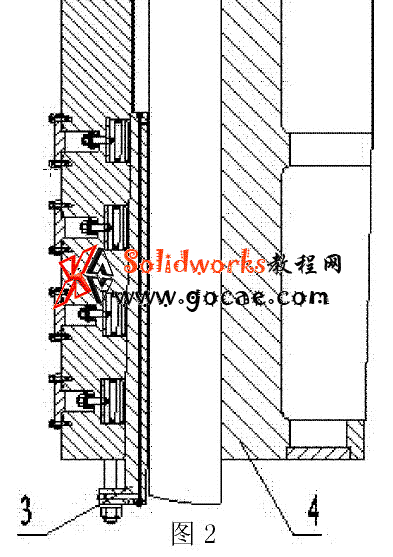

图2为本发明另一实施例，横梁压板3通过螺钉紧固安装在横梁上，横梁压板3两端上分别安装有4个夹紧控制单元；横梁压板3与实施例I中横梁压板2结构稍有不同，横梁斜铁4的作用与实施例1中压紧夹紧垫板I的作用相同，其它结构和控制原理与实施例I完全相同。

原文出处:
CN102862062B 横梁复位夹紧装置
