龙门机床是机械加工制造中的重要设备之一。其中机床的横梁部件直接关系到整机的性能。根据工作状态,横梁受力结构为两点简支梁支承形式,横梁上装有可移动主轴和主轴箱。当横梁跨度较大时, 位于不同位置的主轴和主轴箱与横梁本身的重量一道,导致横梁变 形,并造成横梁上的工作主轴产生不同形式的向下位移。在交变的切 削力作用下,整个横梁系统也会发生弹性振动变形,横梁变形基本结 构如图1所示。
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3732.html
为了提高机床横梁的静刚度性能
- 正确选择横梁的截面形状;
- 釆用封闭界面的构件;
- 合理选择及布置隔板和筋条;
- 借助于外部装置,釆用液力油缸平衡移动部件因位置变动造成 的变形;
- 釆用钢板焊接结构增加静刚度、减轻结构重量,增加构件本身的阻尼等。
- 釆取的工艺措施有:对横梁导轨面实施预拱形加工;对横梁导轨面实施反变形加工;
- 材料工艺上则是尽量釆用高牌号的铸铁,提高材料的弹性模量参数;
- 在封闭的箱体内充入沙质材料,利用 内摩擦吸收振动能量等。
但以上措施都是被动的,相对来说是固定的, 也就是在机床大型构件制造或者安装完成后,要调整和改善其性能的 可能性已经非常小文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3732.html
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3732.html
- 装配后主动补偿方法。
事先测定变形位移量的大小,在横梁之外加辅助梁减荷、在横梁上用钢索向上牵引等等。业内有学者提出采用三个液压缸,将横梁的载荷卸荷到辅助梁上,并对油缸实施所谓自演进系统控制的方式,进行变形位移的主动补偿,研究表明,该方法可减少变形量近80%。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3732.html
但该方法的缺点是,没有考虑到辅助梁本身也会发生变形,而且增加了一条横梁的重量,因此难以在工程上实际使用。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3732.html
- 减少振动对机床加工的影响
由于振源是客观存在的,只能尽量消除,除了考虑机床结构的静态变形以外,还必须考虑机床结构的动态特性,找到有效的方法降低振动对加工过程的影响。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3732.html
确定并消除振源;改善机床结构,增加其静动刚度;利用外部消振结构控制系统,增加阻尼效果等。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3732.html
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3732.html
预张力横梁结构的特点
本文介绍的结构考虑到上述问题,提供一种有效提高横梁的静态刚度和动态刚度,改善静动态性能的大跨距龙门机床的横梁结构。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3732.html
结构示意图如图2所示,包括有呈简支梁受力结构的 横梁1,其支撑在机床龙门立柱7的承受载荷的顶面71上,其中横 梁1的长度方向上布置有拱形架2,拱形架2预先埋设在横梁1内, 且拱形架2的底面21与龙门立柱7的顶面71接合,在横向方向不做 固定,拱形架2的顶部与横梁1接触,且拱形架2受力后能沿龙门立 柱7的顶面71作横向微量移动。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3732.html
拱形架2用钢板经过焊接而成拱形架2布置在横梁1的长度方向上,并在相应的顶部与横梁紧密接触,能够承受相应方向上的载荷力。拱形架2的钢板厚度经过分析计 算后确定,因为钢材弹性模量和屈服强度大于铸铁等材料,便于通过 强力变形使之产生内张力。
拱形架2的结构在长度方向上是梯形,实际上拱形架也可以是圆弧形拱、三角形拱、椭圆形拱等 任何形状拱架,至于釆用何种形状的拱架取决于优化设计分析后的效果。拱形架2的横截面形状是矩形,实际上拱形架的横 截面形状也可以方形、工字形、U形以及其他带筋板结构的任何形状, 采用何种形状的拱架取决于优化设计分析后的效果。拱形架2的底面 21与龙门立柱7承受载荷的顶面紧密接合,但在横向方向没有任何固定,由于移动存在摩擦力,能够形成一定阻尼效应。

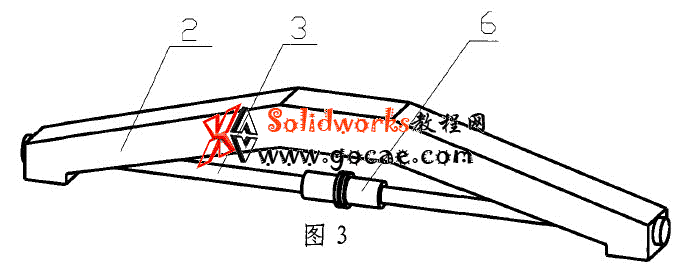

拱形架2在其拱顶与拱底之间的位置上沿长度方向设 置有能形成内张力的拉杆3,拉杆3的两端分别固定在拱形架2的两 侧。依靠拉杆3的内拉力作用在钢架拱形结构上,形成强大的内张力, 并作用在横梁的关键部位上。
拉杆3包括有左拉杆及右拉杆两条拉杆,便于釆取工艺措施将拉杆安装到横梁内置钢架拱形结构上,左拉杆及右 拉杆的一端分别固定在拱形架2的两侧,左拉杆另一端与右拉杆另一端之间在连接之前的距离为间隙5,其通过连接件5连接在一起,且连接后消除预先留下的间隙5。
拉杆3的左拉杆及右拉杆均由活 塞和活塞缸6组成,左拉杆及右拉杆所设活塞的一端分别固定在拱形 架2的两侧,左拉杆及右拉杆所设活塞的另 一端分别置于活塞缸6内, 左拉杆及右拉杆的活塞缸6分别通过连接件5连接在一起。连接件5为若干个螺钉,间隙5值的大小经优化计算分析后确定。
另外,左拉杆及右拉杆的活塞缸6内充有起到阻尼作用的 耐高压液体材料4。活塞缸6内充有的耐高压液体材料4由具有 伺服功能的液压系统根据要求提供压力,并实施自适应控制。
原文出处: CN101456129A 一种大跨距龙门机床的预张力横梁结构 本文部分资料和图片来源自网络公开资料,仅为个人学习使用,非商业用途。 如对您的权益有所侵侵犯,请及时联系网站删除. 联系方式: swdaxue@qq.com
