通常 ，在机械加工的机床设备中 ，锐床为工作范围最广泛的一种工具机 床，其是利用旋转的镜刀切削工件的多余量 ，使之获得所须平面 、曲面、齿形 等各种不同形状及尺寸，广大运用于生产工厂或工具工厂 ：再者，舍先床种类依 据构造、用途而异 ，其中龙门锐床系以两立柱支撑横梁 ，横梁上有鞍座 ，鞍座5 上有主轴头，鞍座在横梁上利用进给马达与滚珠螺杆沿着横梁轨道作Y 轴轴向 移动，因此主轴头可作 Y 轴轴向左右进刀，主轴头在鞍座上利用进给马达与滚 珠螺杆沿着鞍座轨道作 Z 轴轴向上下进刀 ，并垂直于工作台，而工作台利用进 给马达与齿轮螺杆沿着底座轨道作 X 轴轴向移动 ，所以主轴头可作 X 、Y 、Z 三轴轴向进刀 ；但因螺杆驱动时 ，螺帽会对螺杆施以扭力 ，加上螺杆长度过长 而产生晃动的现象 ，会影响到切削出来工件形状或尺寸的精准 ，且长期使用或 受异物污染时而受磨棍 会使螺杆的节距与直度有相当值 的误差并使背隙值加 大，所切削出来的工件形状或尺寸就会不够正确与精准 。
有鉴于上述现有龙门锐床所配备轴向驱动机构 ，在实际使用时 ，螺杆驱动 时，螺帽会对螺杆施以 扭力，螺杆因而产生晃动的现 象，及咬合面有切削后的5 异物而受磨损 ，使螺杆的节距与直度有相当值的误差并使背隙值加大 ，所加工 的形状、尺寸就会不够正确 ，而直接影响到整体工件的品质 与精度等缺点 ，所 冲击到的经济效益 ，致形成瓶颈无法突破 。
本文介绍的结构优点
提供一种改进的龙门锐 床驱动机构，其是通过由驱动齿轮对齿条运行产生轴向推力 ，并利用背隙消除 装置适时消除齿轮对齿条的节距与直度误差 ，达到全程运行皆可保持零背隙 ， 保障加工的精确性 ，增加龙门镜床的运用效率及产能 ，且适时反应齿轮齿条咬
5 合面受大型异物污染的机构状况 。
详细结构介绍

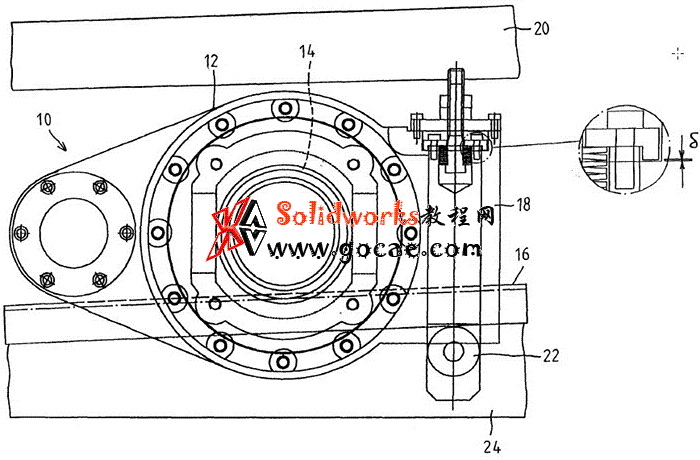

首先请参阅图 l及图Z 附图分别为本实用新型一种改进龙门就床驱动机构 一较佳具体实施例立体图及 俯视示意图，其主要包括有一工作台 （ 1 0 ） 、一 进给装置 C 1 2 ）、 一齿轮 （ 1 4 ）、 一齿条 （ 1 6 ） 及一背隙消除装置 （ 15 8 ）， 其中：工作台 C 1 0 ） 面上具有滑轨 C 2 0 ） ，滑轨 C 2 0 ） 上滑设有进给装置( 1 2 ） ，工作台 （ 1 0 ） 上与滑轨 （ 2 0 ） 并行设有齿条 （ 1 6 ）， 该齿条( 1 6 ） 系与齿轮 （ 1 4 ） 咱合，而该齿轮 （ 1 4 ） 是轴设于背隙消除装置 （ 18 ） 中：背隙消除装置 （ 1 8 ） ，其端部与进给装置 （ 1 2 ） 轴枢，背隙消除装置C 1 8 ） 设有一滚轮 （ 2 2 ） 扣住于与工作台 （ 1 0 ） 滑轨 （ 2 0 ） 并行的导引面 （ 2 4 ）， 再施予力量而令齿条 （ 1 6 ） 与齿轮 （ 1 4 ） 喝合。
以上己对本实用新型一种龙门统床驱动机构的各主要装置做出了说明 ，下面将主要说明操作过程 ：5 请继续参阅图 l及图2，当齿轮 （ 1 4 ） 与齿条 （ 1 6 ） 咬合面有切削后的异物而受磨损 ，施予力量给背隙消除装置 （ 1 8 ） 中的滚轮 （ 2 2 ） ，使滚轮( 2 2 ） 扣住于与工作台 （ 1 0 ） 滑轨 C 2 0 ） 并行的导引面 （ 2 4 ） ，同时使齿轮 （ 1 4 ） 对齿条 （ 1 6 ） 的节距与直度恢复原来数值 ，达到全程运行皆可保持零背隙 ，保障加工的精确性 ，增加龙门统床的运用效率及产能。
其中若 齿轮 （ 1 4 ） 与齿条 （ 1 6 ） 咬合面有切削后的大型异物，则背隙消除装置 （ 18 ） 会以进给装置 （ 1 2 ） 轴枢旋转 ，并使挡环 （ 2 5 ） 所造成的间隙值 6 逐 渐因异物干扰齿轮运行而达零值 ，此时背隙消除装置 （ 1 8 ） 已无法再以进给 装置 （ 1 2 ） 轴枢旋转 ，故使进给马达无法继续再带动进给装置 （ 1 2 ） 而伺 服电流持续增大 ，藉以伺服电流的侦测便可对此一异常事件加以处理 。
原文出处: CN2578039Y 一种改进的龙门铣床驱动机构 本文部分资料和图片来源自网络公开资料，仅为个人学习使用，非商业用途。 如对您的权益有所侵侵犯,请及时联系网站删除. 联系方式: swdaxue@qq.com
