龙门铣床主轴头 延长附件头结构

smellycat 机械相关知识龙门铣床主轴头 延长附件头结构已关闭评论

铣刀是被主轴头底端所抓住 ,整体主轴头体积较为庞大 ,主轴头向下切削的距离因而被局限住 ,对于厚度较薄的工件则必须徒增时间及使用治具加以垫高 ,铣刀才可切削到工件 ,若是垫高 用的治具左右或前后有所高 低差时, 所切削出 来的工件形 状或尺寸就会不够正确与精准 ,或是具有窄沟内须做切削 的工件,一般龙门统床主轴头根本是无法深入达到的 。所以一个体积相对较小的延长铣头是非常必要的。

龙门铣床主轴头 延长附件头结构文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3755.html

详细的介绍介绍

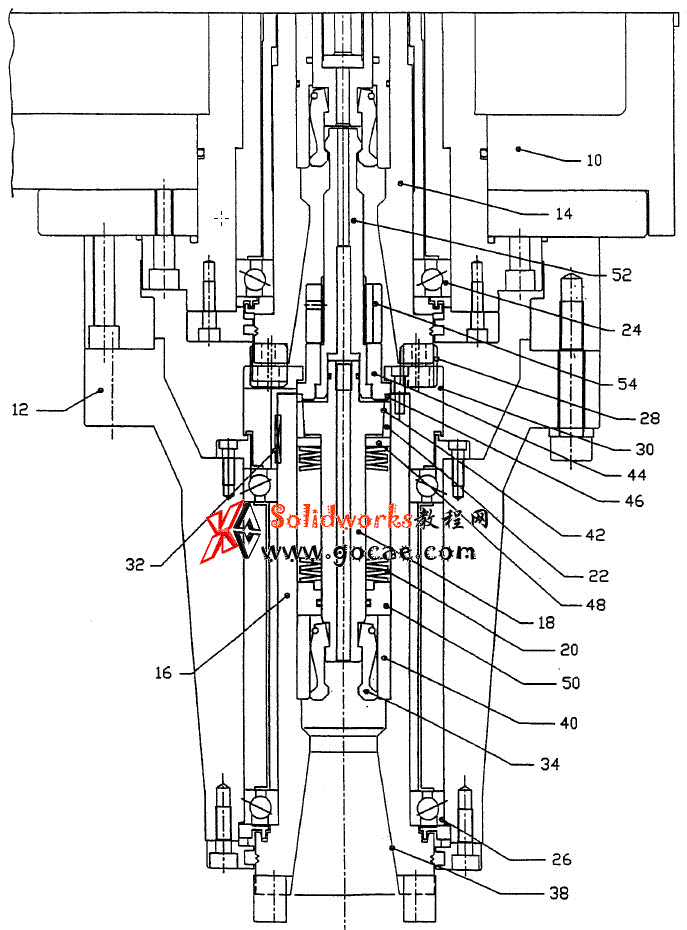

图1至图 3 分别 是本实 用新型的 龙门锐床主轴头结构较佳具体实例 平面 剖视图 、一平面剖视示意图及另 一平面剖视示意图 ,其主要在于主轴头 1 0 底 端延设锁罔有延长头 1 2 ,而延长头 1 2 轴枢内的主轴 1 6 设有抓刀轴 1 8 ,抓刀轴 1 8 设有盘型弹簧 2 0 及锥形环 2 2 ,藉由盘型弹簧2 0 的弹力 ,以及 其顶推锥形环 2 2 所产 生的轴向磨擦力 而达成抓刀力 ,此抓刀力经由盘型弹簧 的弹力依序作用在隔环 4 8 、锥形环 2 2 、抓刀轴 1 8 、刀 爪 3 4 、刀把 3 6 、延长头主轴 1 6 、隔套4 0 、隔环 5 0 形成封闭的力 量,即可达到抓刀的作用 , 而又不会对滚珠轴承 2 6 产 生额外轴向负荷 。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3755.html

龙门铣床主轴头 延长附件头结构文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3755.html

其中 :主轴头 1 0 内利用滚珠轴承 2 4 轴枢有主轴 1 4 ,主轴头1 0 底端延设锁周延长头 1 2 ,延长头 1 2 内亦利用滚珠轴承 2 6 轴枢有主轴 1 6 ,而主轴头1 0 主轴 1 4 底端锁固 有两 个定位键 2 8 ,定位键 2 8 恰容许在驱动环 3 0 顶面 沟槽内 ,驱动环 3 0 则是以键 3 2 套罔在延长头 1 2 主轴 1 6 顶 端困周面上,使主轴头 1 0 主轴 1 4 旋转的动力 藉由定位键 2 8 带动驱动环 3 0 经由键3 2 传递至延长头 1 2 主轴 1 6 ;文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3755.html

龙门铣床主轴头 延长附件头结构文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3755.html

延长头 1 2 主轴 1 6 内设有抓刀轴 1 8 ,在抓刀轴 1 8 底端部枢设有活动式刀 爪 3 4 ,刀把 3 6 经由延长头 1 2 主轴 1 6 底端的锥形 孔 3 8 并恰套合在锥形 孔 3 8 内,刀爪3 4 可适时抓住刀把 3 6 ,为使刀 爪 3 4 抓放自如,在延长头 1 2 主轴 1 6 内与刀爪 3 4 之间套置有隔套 4 0 ,于抓刀轴1 8 顶端部设有锥度径面 4 2 ,锥度径面 4 2 恰枢套锥形 环 2 2 ,抓刀轴1 8 上并套置有若干数的盘型弹簧 2 0 ,盘型弹簧 2 0 二端各在抓刀轴 1 8 枢套有不同形 状的隔环 4 8 、5 0 ,藉由盘型弹簧2 0 的弹力及其顶推锥形环 2 2 与锥度径面 4 2产 生轴向磨擦力 ,使抓刀轴 1 8 动作刀 爪 3 4 ,并亦同时藉由延长头 1 2 主轴1 6 的锥形孔 3 8 与刀把 3 6 之间的磨擦力 而抓住刀把 3 6 ;文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3755.html

龙门铣床主轴头 延长附件头结构文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3755.html

抓刀轴 1 8 与主轴头 1 0 主轴 1 4 之间设有拉刀杆 5 2 ,其中拉刀杆 5 2之中锁国 有螺帽 5 4 ,塔、帽5 4 与锥形 环 2 2 之间枢套有不同 形 状的隔坏 20 、2 2 ,藉由拉刀杆 5 2 己锁固的塔、帽 5 4 顶推隔环 4 4 、4 6 ,隔环 4 6再推动锥形 环 2 2 ,使抓刀轴 1 8 锥度径面 4 2 不受锥形环 2 2 的磨擦力 ,锥形环 2 2 同时推压盘型弹簧 2 0 ,让抓刀轴 1 8 完全不受锥形环 2 2 的磨擦力及盘型弹簧 2 0 的弹力 ,所以抓刀轴 1 8 前端顶推刀把 3 6 ,同 时刀爪 3 4 张开对刀把 3 6 产 生松刀的动作 ;文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3755.html

龙门铣床主轴头 延长附件头结构文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3755.html

由上述本实用新型一种龙门统床主轴头结构改良说明中,其动作示意及目的如下:请继续参阅图 1至图3,当欲进行抓刀动作时 ,刀 爪 3 4 应先行张开 ,首先是让拉刀杆 5 2 已锁固的螺帽 5 4,推隔环 4 4 、4 6 ,隔环4 6 再推动锥形环 2 2 ,让抓刀轴1 8 锥度径面 4 2 不受锥形 环 2 2 的磨擦力 ,锥形环 2 2并同 时推压盘型弹簧 2 0 ,使抓刀轴 1 8 完全不受锥形环 2 2 的磨擦力及盘型弹簧 2 0 的弹力 ,让刀爪 3 4 产 生张开的动作 ,接着再把刀把3 6 套置于延长头 1 2 主轴 1 6 底端的锥形 孔 3 8 内,抓刀轴 1 8 即利用盘型弹簧 2 0 往上的弹力 及其顶推锥形环 2 2 与锥度径面 4 2 产 生轴向磨擦力 ,使抓刀轴 1 8 动作刀爪 3 4 。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3755.html

龙门铣床主轴头 延长附件头结构

并同时亦藉由延长头 1 2 主轴 1 6 的锥形孔 3 8 与刀把 3 6 之间的磨擦力 ,刀 爪 3 4 即抓住刀把 3 6 ,接着主轴头1 0 主轴 1 4 旋转的动力 ,藉由两个定位键 2 8 带动驱动坏 3 0 ,并经由键 3 2 传递至延长头 1 2 主轴 16 ,使刀把3 6 中的刀刃因连续旋转的动力 而产 生切削的作用 ,而所延设的延长头 1 2 进而可切削到厚度较薄或阶梯断差较大或窄槽内加工的工件 ,不再受 限于特殊形 状的工件无法加工的穹境 ,提高加工的精确性 ,增加龙门统床的运 用效率及产能者 。

龙门铣床主轴头 延长附件头结构

原文出处:
CN2605949Y 龙门铣床主轴头结构
