重型龙门铣床 全包式方滑枕回油装置

随着机械加工技术的发展及机械加工行业的需要，可进行大型工件加工的大型机床应运而生，为了适应大功率、大扭矩滑枕的刚性要求，全包式静压方滑枕被广泛应用，而在全包式静压方滑枕中，大量的静压油液需要被回收，因此在机床横向溜板下设置有接纳回油的接油端盖。

现有技术中，方滑枕与接油端盖之间的间隙是使用密封胶进行密封，使用一段时间后，密封胶变性容易脱落，密封效果差，容易造成油液的泄漏，泄漏的油液污染机床的加工环境，也造成了浪费。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3737.html

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3737.html

本结构的优点

1、本发明通过压框把盘根压缩，使滑枕与盘根紧密贴合，从而使油液流入接油端盖，避免了油液的泄漏。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3737.html

2、通过刮屑板去除滑枕上面的污染物，有效较少了污染物对盘根的侵蚀，延长了盘根的使用寿命。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3737.html

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3737.html

回油结构详细介绍

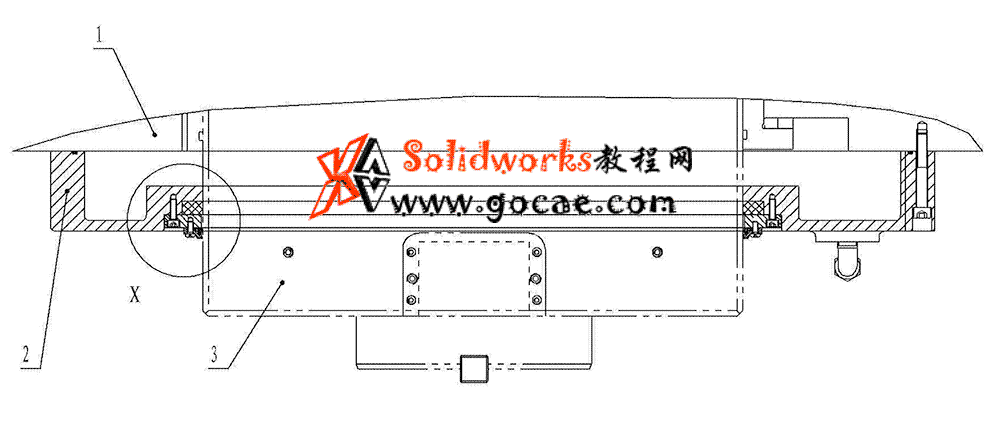

图1和图2的机床滑枕回油装置，首先将接油端盖2穿过机床滑枕3后通过螺钉固定连接在横向溜板1上，接油端盖2上设置有容置盘根4的凹槽，盘根4材料为聚四氟乙烯石棉，盘根4盘好后压入该凹槽内，把压框5用螺钉紧固在接油端盖2并压在盘根4上，使盘根4置于接油端盖2与机床滑枕3之间，通过螺钉调整压框5的松紧来保证盘根4与机床滑枕3的接触程度，从而达到防止油液渗漏的目的；文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3737.html

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3737.html

压框5上连接有刮屑板6，刮屑板6是铝板和橡胶板镶嵌在一起形成的构件，其中，橡胶板朝向机床滑枕3设置，通过刮屑板6去除机床滑枕3上面的污染物，防止污染物进入盘根4内，有效避免污染物对盘根4的侵蚀，提高了盘根4的使用寿命。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3737.html

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3737.html

原文出处:
CN103042433A 机床滑枕回油装置
