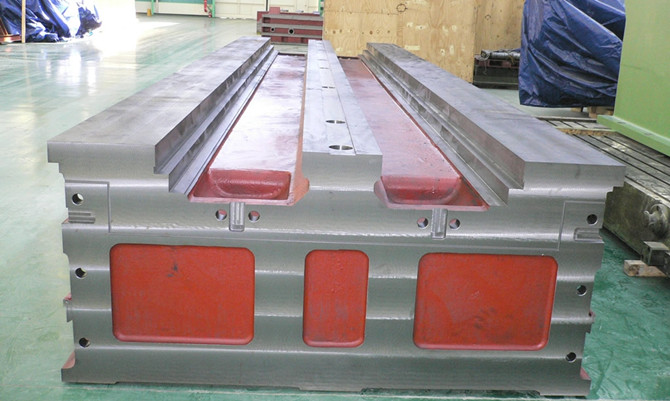

随着机械加工技术的发展及机械加工行业的需要,越来越多用于大型工件加工的有着大跨距的床身或工作台的大型机床应运而生;而大跨距的机床床身或工作台的调整往往距离机床外壁较远。
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3738.html
现有的技术中,对机床床身或工作台的调平调整是在床身或工作台端部加设一套调整连杆,由于连杆长度太长,操作人员调整时费力费时,给调整工作带来很大困难,严重影响了机床的安装精度和调试进度。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3738.html
调平装置的优点
本结构在机床安装过程中可以从床身或工作台内部垂直方向上实现机床的调平工作,能够提高大跨距床身或工作台安装调平精度和速度,解决大型机床床身或工作台因跨距过大,床身或工作台中间位置调平垫铁调整困难的问题,使用方便、结构简单、安全可靠,可以解决大跨距的机床床身或工作台安装精度差和调试进度慢的问题。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3738.html
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3738.html
详细结构介绍
图1所示的机床调平装置,首先将挡圈8套入地脚螺栓7上,通过螺钉9固定好挡圈8的位置,将调整螺杆6与平台垫铁10旋合在一起后整体穿过地脚螺栓7,把球面垫圈5套在调整螺杆6上,然后整体穿过机床床身11的安装螺栓孔内,在其它实施例可以是工作台上的安装螺栓孔内或其它大型需调平的机件安装螺栓孔内,然后在调整螺杆6上套装垫片4和旋合螺母3,将垫片2及六角螺母I套入地脚螺栓7并与其旋合。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3738.html
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3738.html
最后将机床地基安装孔12中灌注水泥,将床身11吊装到安装位置,依靠自身重量把地脚螺栓7和平台垫铁10部分压入所浇灌的水泥中,待水泥完全凝固后,通过床身11内部预留的调整孔转动旋合螺母3,对机床精度进行微调,调整好精度后,锁紧六角螺母1,即完成了机床床身的调整工作。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3738.html
原文出处: CN103056669A 机床调平装置 本文部分资料和图片来源自网络公开资料,仅为个人学习使用,非商业用途。 如对您的权益有所侵侵犯,请及时联系网站删除. 联系方式: swdaxue@qq.com文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3738.html文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3738.html
