本文介绍一种旋转式机床工作台 ，包括有两个工作台边板 和工作台中间板 ，两个工作台边板通过齿国分别固定在工作台中间板的两侧 ：工作 台中间板背面设有静压导轨 。工作台中间板 与两个工作台边板之间设有安装孔 。工作台中间板面上设置有多条呈放射性排列的 T 型 槽， T 型槽的大端朝向工作台中间板中 心方向 ，两个工作台边板面上设有凹槽 ， 凹槽与工作台中间板上相对应的 T 型槽 连通 ：其中有四条 T 型槽将工作台中间 板分为四等分 ，该四条 T 型槽的相同一侧的 T 型槽分别与其平行 。可以解决大型 工作台平稳性差和机械加工精度差的问题 。
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3731.html

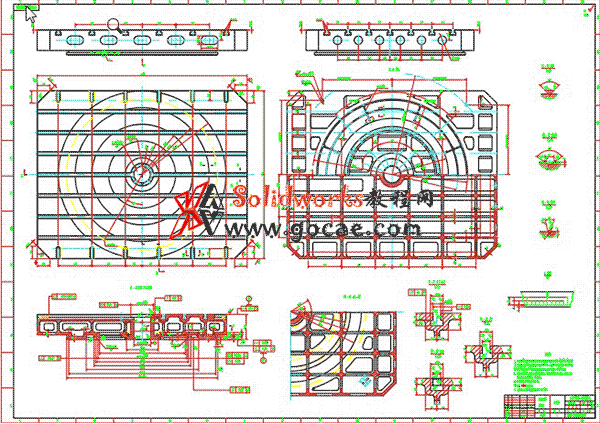

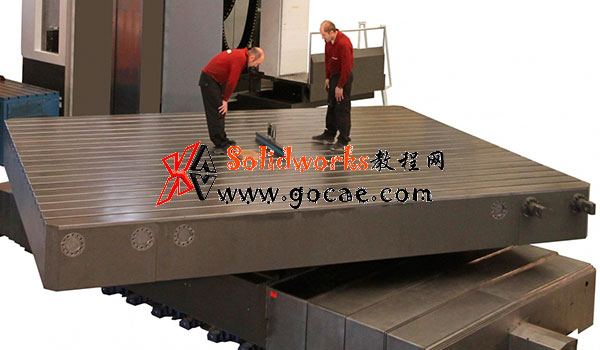

机械加工中使用的工作台即为工件所安放的平台 ；特别是用于加工重型 零件的机床工作台 ，它的大小 、强度、稳定性对所加工零件的质量和精确度等性能有着直接 的影响。现有的重型工作台一般为了搬运方便设计成一分为二的结构 。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3731.html
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3731.html
这样设计的工作台 存在如下问题 ：工作台下面的静压导轨分为两部分 ，容易使导轨部件松动 ，从而影响加工精 度和生产的正常进行 ，严重时甚至无法工作 。如常用的直径为 5. 7 米的分体式工作台由于 是两体把合件构成 ，工作台以及工作台环形静压导轨在承受大载荷或受力不均匀时容易发 生变形 ，把合件也容易松动 ，使得工作台的大大降低 。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3731.html
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3731.html
旋转式机床工作台 ，包括工作台边板 1，工作台边板 2 和 工作台中间板 3 ；工作台边板 1和工作台边板 2 通过如图 4 所示的齿国 11 分别固定在工作 台中间板 3 的两侧。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3731.html
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3731.html
工作台中间板 3 与两个工作台边板 1、2 之间设有安装孔 ；安装时将工作台中间板 3 通过工作台吊装孔 9 吊装到位，再将工作台边板 1、2 通过轴向走位面 5 与工作台中 间板 3 对齐安装到位 ，用螺杆通过轴向紧固螺孔 6，径向紧固螺孔 7 将工作台边板 1、2 与工 作台中间板 3 组装成一体 ，组装完成后装入齿条文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3731.html
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3731.html
工作台中间板 3 背面设有静压导轨 8。由于静压导轨 8 和回转运位锥面 10 都是整 体加工 ，所以工作台各部分的对接非常容易 ，不需要特殊的定位孔 。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3731.html

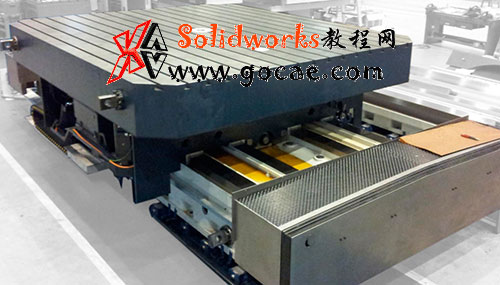

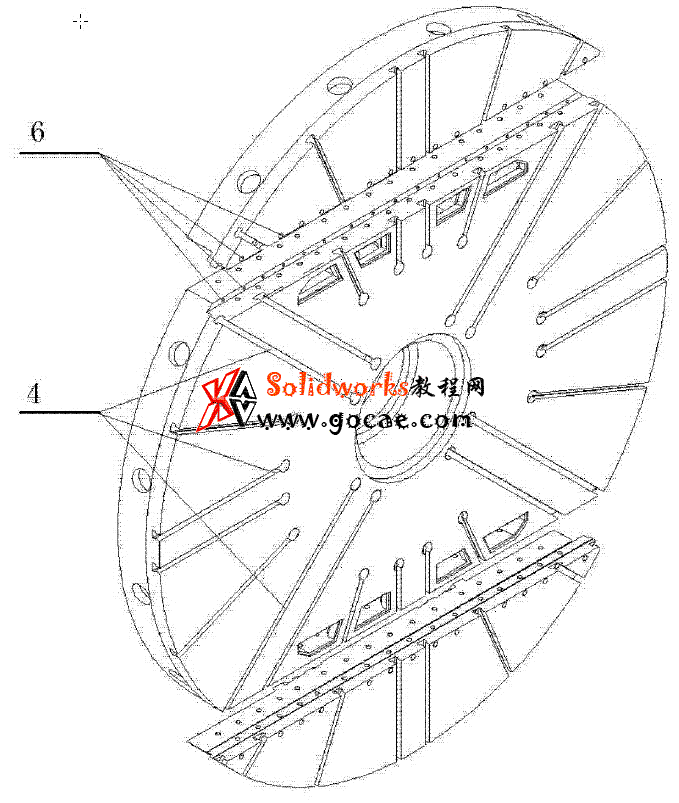

工作台中间板3面上设置有多条里放射性排列的 T 型槽 4, T型槽 4 的大端朝向工作台中间板 3 中心方向，两个工作台边板 1、2 面上设有凹槽 ，凹槽与工作台中间板 3 上相对应的 T 型槽 4 连通 ；其中有四条 T 型槽 4 将工作台中间板 3 分为四等分，该四条 T 型槽 4 的相同一侧的 T 型槽 4 分别与其平行 。
由于采用的是对称设计方案 ，可以根据需要 灵活调整安装方式 ，并保证安装的平衡性及热变形平衡 ，工作台热稳定性好 ，长时间工作稳 定，承载能力大 。
原文出处: CN102825471A 旋转式机床工作台 本文部分资料和图片来源自网络公开资料，仅为个人学习使用，非商业用途。 如对您的权益有所侵侵犯,请及时联系网站删除. 联系方式: swdaxue@qq.com
