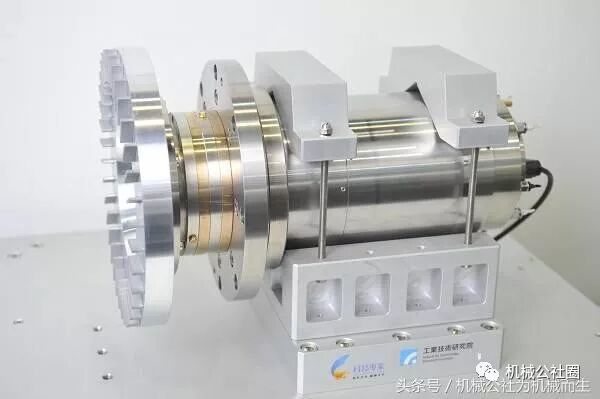

精密机床主轴轴承和轴承润滑装置设计

smellycat 机械相关知识精密机床主轴轴承和轴承润滑装置设计已关闭评论

近年来,为了防止地球变暖,要求削减二氧化碳的排出量,从而期望开发可削减润 滑油的消耗量的技术等。此处,如果只是削减对轴承供给的润滑油量,则由于轴承内的润滑 油量不足,容易使轴承损伤。

精密机床主轴轴承和轴承润滑装置设计文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3663.html

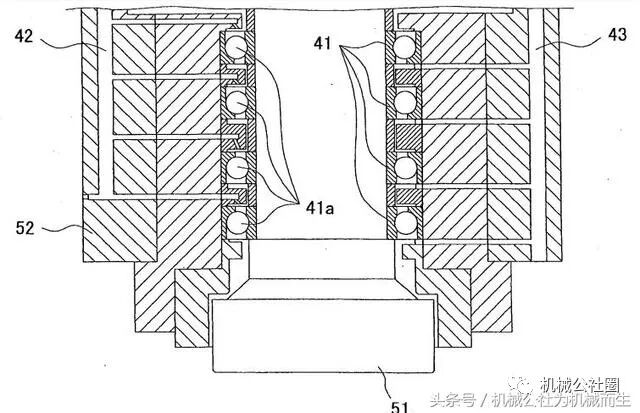

相反地,若在轴承内定期地供给润滑油量不会不足的恒定量的 润滑油,则润滑油有可能供给过多,不仅不能期望削减润滑油的消耗量,而且因润滑油供给 过多而在轴承中产生发热,容易给机床的加工精度带来恶劣影响。因此,就必须将轴承内的 润滑油量控制为既不过多又无不足的适量。但是,在那样的轴承装置中,由于从 形成为喷嘴状的供给通路 42 的前端喷射来向各轴承 41 内供给润滑油 ( 油气 ),所以真正供 给到轴承 41 内的润滑油量很难成为恒定,从而难以控制存在于轴承 41 内、特别是存在于滚 动体 41a 的滚动面上的润滑油量。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3663.html

精密机床主轴轴承和轴承润滑装置设计精密机床主轴轴承和轴承润滑装置设计文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3663.html

精密机床主轴轴承和轴承润滑装置设计文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3663.html

精密机床主轴轴承和轴承润滑装置设计精密机床主轴轴承和轴承润滑装置设计文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3663.html

符号说明1…球轴承 2…外圈 3…内圈 2x、3x…轨道槽 4…滚珠 5…供给管 6…排出管 11…供给源 12…供给泵 13…排出泵 14…排出罐 21…旋转轴装置 22…NC 装置。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3663.html

精密机床主轴轴承和轴承润滑装置设计精密机床主轴轴承和轴承润滑装置设计文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3663.html

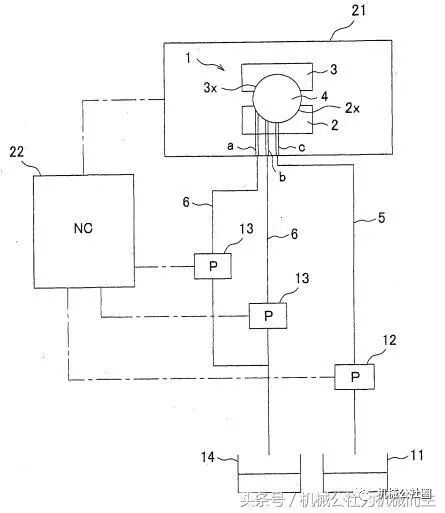

图 1 是表示球轴承 1 的外圈 2 部的局部截面的说明图,图 2 是轴承装置的回路图。 并且,在图 2 中,为便于说明,将球轴承 1 或润滑油流路等夸张或局部省略来表示。 球轴承1由外圈2、内圈3、以及设置在外圈2与内圈3之间的多个滚珠(滚动体)4 构成,在外圈 2 的内周面和内圈 3 的外周面上设置有成为滚珠 4 的轨道的截面为圆弧状的 轨道槽 ( 滚动面及其附近 )2x、3x。此外,在外圈 2 上设置有从其外周面贯通到内周面 ( 特 别是轨道槽 2x) 的多条润滑油流路 a ~ f,各润滑油流路在与滚珠 4 的滚动方向正交的宽度 方向上分别在不同的位置开口。进而,此处,将润滑油流路 c 作为润滑供给通路 ( 以下,称 为供给通路 ),将其它润滑油流路作为润滑油排出通路 ( 以下,称为排出通路 )。 在供给通路 c 连结有供给管 5,该供给管 5 连接到润滑油供给源 11,当使供给泵 ( 供给装置 )12 驱动时,就能够将润滑油向轨道槽 2x 内 ( 外圈 2 的内周面上 ) 供给。另一 方面,在排出通路 a、b、d、e、f 上分别连接有排出管 6,当使排出泵 ( 排出装置 )13 驱动时, 排出管 6 内就成为负压,将轨道槽 2x 内的润滑油向排出罐 14 吸出 ( 排出 )。并且,在对设 置有球轴承 1 的旋转轴装置 21 的动作进行控制的 NC 装置 ( 控制装置和选择装置 )22 的控 制下,供给泵 12 和排出泵 13、13…可独立地进行动作。 此处,对通过如上所述的供给通路 c 供给润滑油、从排出通路 a ~ f( 除了润滑油 流路 c 之外 ) 的任何一个排出润滑油时的球轴承 1 内的润滑油的状态进行说明。 通过供给通路 c 供给的润滑油在滚珠 4 的滚动面的周围,在与一般流体同样的状 态下进行扩展。即,轨道槽 2x 内的润滑油量与图 1 中用 L 表示的润滑油宽度成比例,通过 控制轨道槽 2x 内的润滑油宽度,就可以达到对轨道槽 2x( 即球轴承 1) 内的润滑油量的控 制。因此,通过从开口位置在宽度方向上分别不同的排出通路 a ~ f( 除了 c 之外 ) 中选择 所使用的排出通路 ( 例如,在图 1 中,选择排出通路 b、e),来调整润滑油宽度 L,从而进行轨 道槽 2x 内的润滑油量的控制。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3663.html

精密机床主轴轴承和轴承润滑装置设计精密机床主轴轴承和轴承润滑装置设计文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3663.html

以上,根据球轴承 1 和轴承装置,在球轴承 1 的外圈 2 中设置连通到 轨道槽 2x 内的多条润滑油流路 a ~ f,利用该润滑油流路,来进行向轨道槽 2x 内、即球轴承 1 内的润滑油的供给 / 排出。从而,与现有的结构比较,可以正确地控制向球轴承 1 内的润 滑油的供给量,以及来自球轴承 1 内的润滑油的排出量,进而,可以有效地防止因球轴承 1 内的润滑油的过量和不足引起的轴承的损伤、加工精度的降低等情况,除此之外,还可以实现润滑油的削减。此外,当利用润滑油流路 a ~ f 进行润滑油的供给 / 排出时,将润滑油流路 a ~ f 中的至少一条 ( 在上述实施方式中为润滑油流路 c) 作为供给通路,通过该供给通路 c 向轨 道槽 2x 内供给润滑油,另一方面,为了达到使得轨道槽 2x 内的润滑油量适量的那种润滑油 宽度,从其它润滑油流路中选择排出润滑油的排出通路 ( 在上述实施方式中,为润滑油流 路 b、e),从该排出通路 b、e 排出润滑油。即,由于使多条润滑油流路 a ~ f 的开口位置在外 圈 2 的宽度方向上不同,并且可以选择和变更用作排出通路的润滑油流路,因此,通过该排 出通路的选择和变更,可以容易地控制球轴承 1 内的润滑油量。从而,可以用简单的结构, 实现适量维持球轴承 1 内的润滑油量。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3663.html

精密机床主轴轴承和轴承润滑装置设计

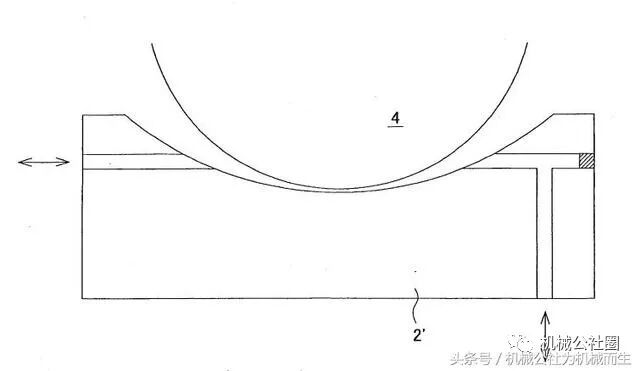

轴承和轴承装置所涉及的结构丝毫不受上述实施方式中所记载的 方式的限定,可根据需要,对轴承、润滑油的供给 / 排出 涉及的回路或控制等的结构进行适当变更。 例如,在上述实施方式中将轴承形成为球轴承,但只要是在外圈与内圈之间夹装 滚动体的轴承,则即使是滚动体为圆柱体的滚柱轴承等其它轴承,也没有任何问题。 此外,在 利用设置在外圈的润滑油流路向滚动面附近供 给润滑油,但关于对轴承的润滑油的供给,也可以如以往那样,构成为以使用喷嘴等喷射的 方式进行供给。即使这样采用通过喷嘴等进行供给的结构,也能像在上述实施方式中所述 的那样,通过调整润滑油宽度等,实现适量维持轴承内的润滑油量这一效果。 进而,将润滑油流路设置为从外圈的外周面贯通到内周面,但 如图 3 所示,也可以形成为从外圈 2’的侧面连通到内周面那样的润滑油流路,或者将该润 滑油流路与从外周面向内周面侧设置的润滑油流路连接起来,形成 T 字状的润滑油流路 等,只要在滚动面附近开口,则润滑油流路的形状等可以适当地进行变更。

精密机床主轴轴承和轴承润滑装置设计

此外,对用作排出通路的润滑油流路的切换,在上述实施方式中是通过使驱 动它们的排出泵不同来进行的,但也可以具有如下结构 :通过切换阀(选择装置)等来切换 与排出泵连结的排出管。关于设置在外圈的润滑油流路与供给管或排出管的连接,可以将供给 管或排出管直接插入到设置在外圈上的润滑油流路内进行连接,也可以在旋转轴装置的壳 体内设置第 2 润滑油流路,使供给管或排出管连接到该第 2 润滑油流路上。

精密机床主轴轴承和轴承润滑装置设计

加之,在轴承上设置振动传感器、温度传感器或声压传感器等,根据由该传感器检 测出的检测结果,也能够进行是否需要润滑油的供给或排出通路的选择等。
