使用SolidWorks二维工程图的一些技巧

SolidWorks的工程图是目前支持GB比较好的一种了，2D工程图基本能满足GB的要求，为了提高效率，还可以对SolidWorks进行自定义设置。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1470.html

1.设置绘图标准

• 进入工程图界面后，单击菜单“工具”-“选项”-“文件属性”对话框。
• 总绘图标准：选择“GB”；

2. 注解

在总体设置里面文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1470.html

• 依附位置：把尺寸线的箭头改成全黑色

2.1零件序号文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1470.html

• 单零件序号：可以按自己的需要设置好序号的样式。
• 自动零件序号布局：设置好自动生成的序号的样式。
• 装配图中序号的标准请参阅《GB/T4458.2》

2.2基准点文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1470.html

• 显示类型：选择方形还是圆形

2.3形位公差文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1470.html

• 引线显示：选择直线还是折弯。

 文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1470.html

2.4注释文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1470.html

• 引线连接于注解：先用最近端就行
• 引线的显示：用直线？折弯还是用下划线？自己选择一下

2.6表面粗糙度文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1470.html

• 引线显示：设置成折弯

2.7焊接符号文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1470.html

3. 尺寸

(建立符合GB的工程图模板。对于制造型企业而言，一般都有数百数千甚至更多的零件，使用基于GB的工程图模板能最快捷地生成标准工程图的方式。建立符合GB的工程图模板、生成所需的虚线样式和中心线样式、设置图名和比例等与模型相关联、生成符合国标的材料明细表等详细内容文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1470.html

• 箭头-样式：选成黑色
• 注解视图布局：根据需要设置好尺寸线之间的间距。
• 延伸线-间隙：根据需要设置
• 延伸线-超出尺寸线：根据需要设置

4. 中心线/中心符号线

这里主要是设置槽口的标注样式

5.出详图

• 装饰螺纹线：要选中，否则没办法标注螺纹孔
• 视图自动生成时自动插入：对于孔中心线和和对称中心线，可以适当设置，通过自动生成来降低工作量

6.视图的设置

6.1关于肋板剖切平面不画剖面线的问题

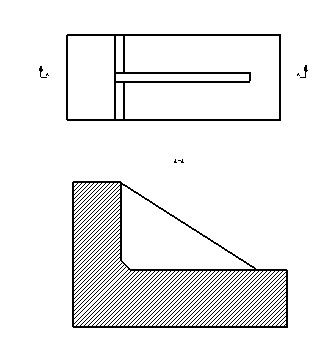

当剖切平面沿纵向通过机件中的肋板、轮辐及薄板等的对称平面时，按照国标规定，这些结构都不画剖面符号，而用粗实线将它与其邻接的部分分开。在solidworks中如何实现还要看零件的成型工艺。

• 铸件的肋板：

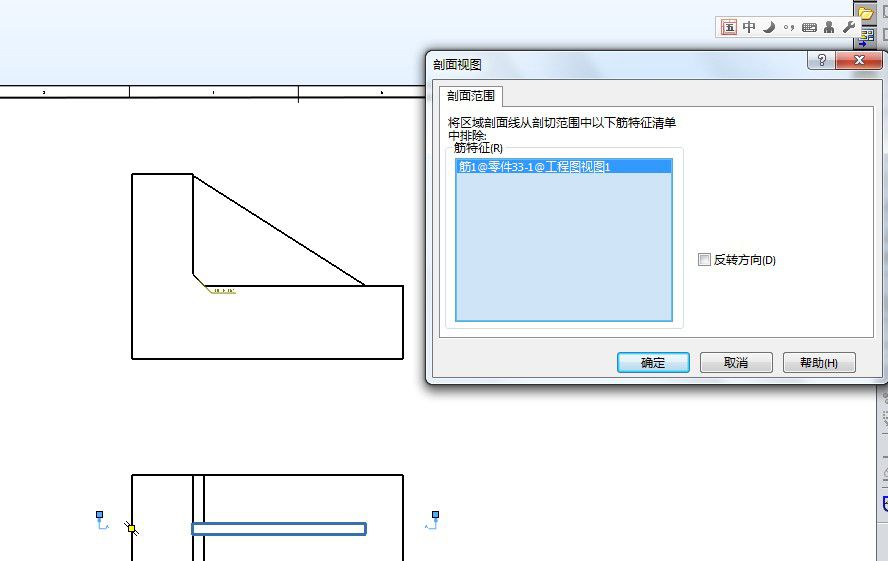

• 最好使用筋特征生成，这样在使用剖面视图工具时可以直接排除筋特征。

• 焊件的肋板：

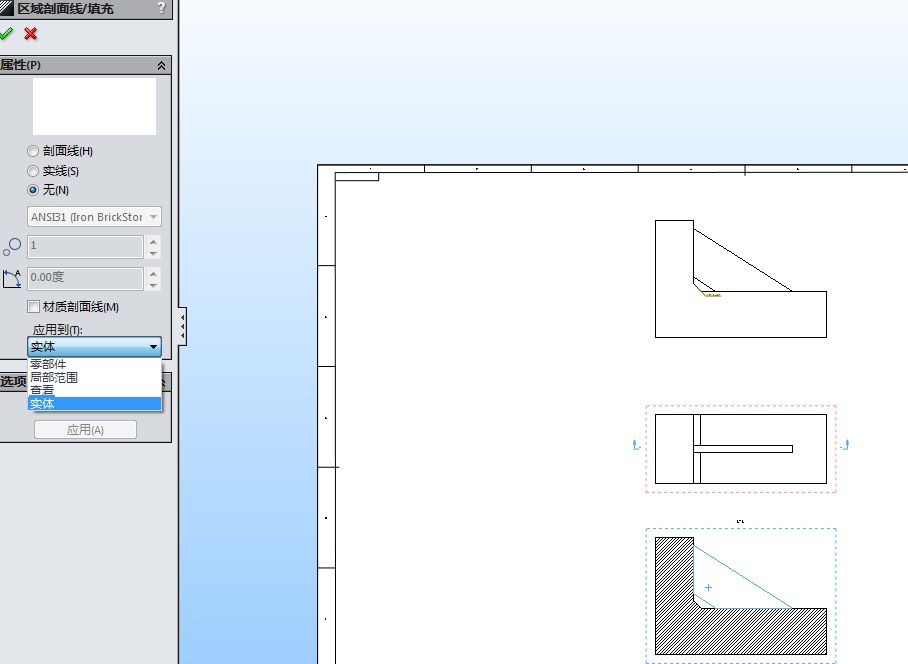

如果是使用多实体方式建模的，则在形成剖面视图时会一并剖了，但可以选中不需要剖的区域剖面线，在应用到下拉列表框中选中实体，并将属性选择成无，这样属于肋板的实体就消失掉剖面线，形成了肋板没剖的结果。

• 装配体中的肋板：

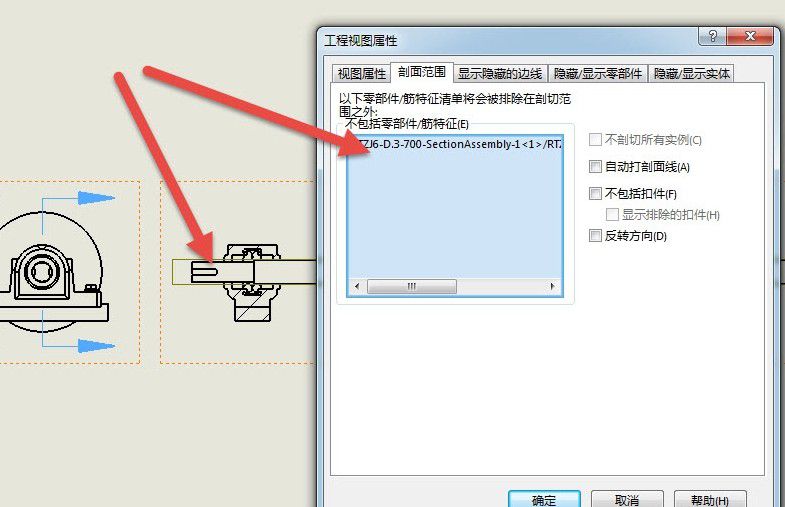

如果焊件的肋板是用装配体方式建模的，则通过修改剖面视图属性中的剖面范围来排除掉肋板零件，从而形成肋板没剖的效果。同样的装配体工程图中剖视图不剖标准件和轴，也是通过此方式来实现的。

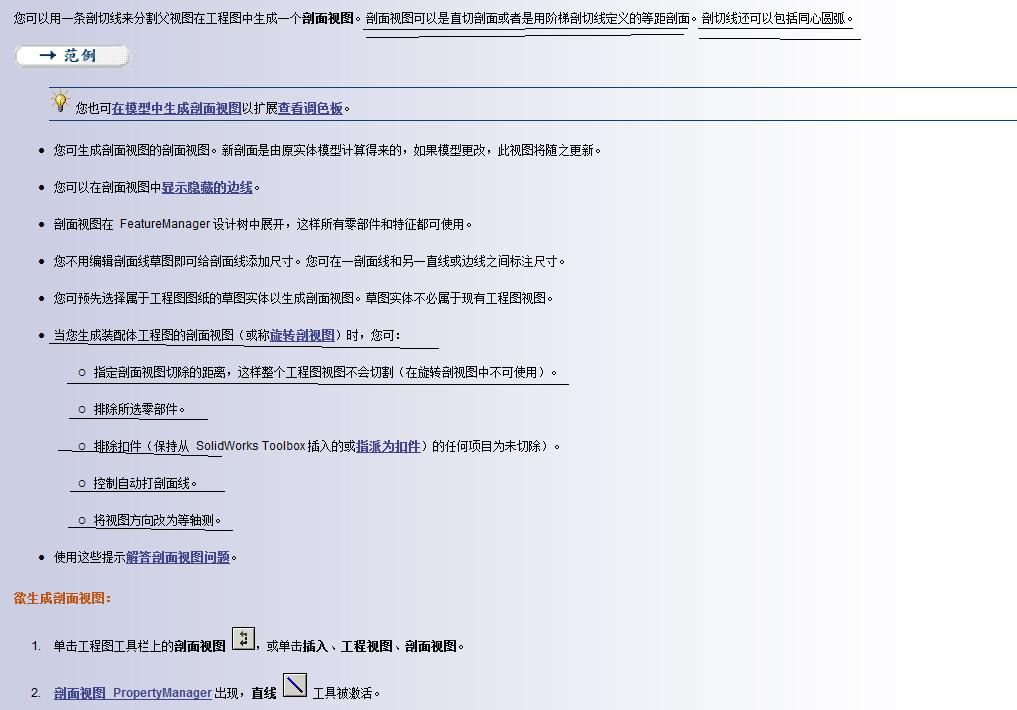

3.在工程图中显示等轴测剖切视图

4.用工程图表达剖中剖

剖中剖需要利用到两个断开的剖视图，第1次剖视图为全剖视或半剖视；第2次剖视的轮廓草图为封闭的样条曲线。通过控制剖切深度来达到所要求的视图效果，即由样条曲线生成的“断开的视图”的剖切深度刚好通过圆孔等的中心线，然后选择应用之即可。

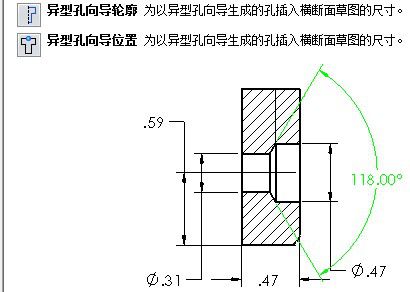

五 通过异型孔向导生成的孔如何标注
如果剖面视图正好以径向剖开通过异型孔向导生成的孔时，如何自动标注尺寸

6.装配体工程图中假想零件画法

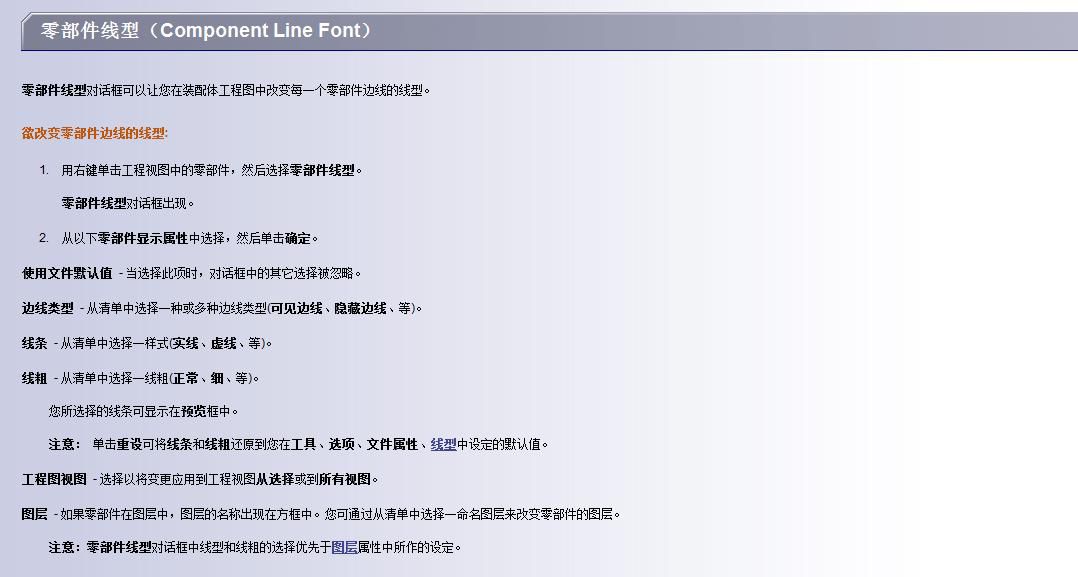

（1）为了表达本工件与其它零件的装配关系，会把本零件的轮廓线画成双点划线，在solidworks你可以使用零部件线型功能

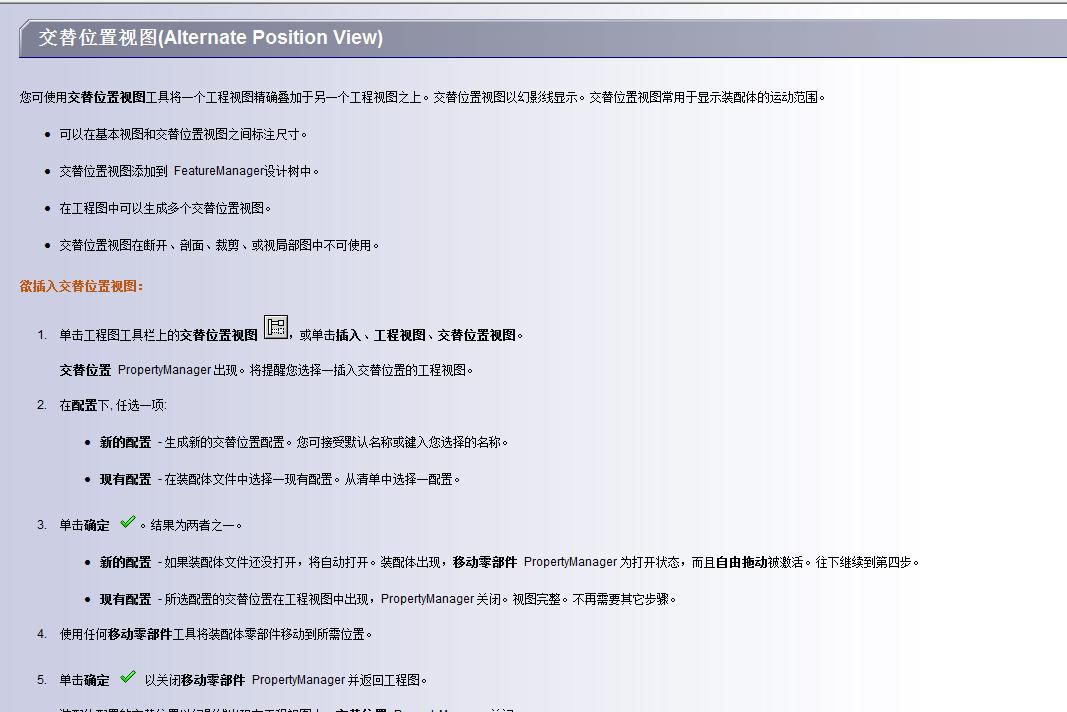

（2）对于运动零件，在需要表达其运动极限时，可在一个极限位置画出该零件，在另一个极限位置用双点划线表示，在solidworks，使用交替位置视图来实现这个效果。

总结：机械制图中的GB标准是按2D图纸来制订的，几乎没有考虑三维的感受。现在很多企业都开始使用3D软件，三维设计是未来发展的趋势，为了适应时代的发展，将来的GB修订应该考虑三维软件已经在的现状吧。毕竟用三维软件投影出复杂的投影面是很简单的事情；那是否还必须用最少的视图来表达机件？是否还必要用局部向视图？向视图需要在软件中旋转剖切的局部视图来实现，操作很麻烦。另外在3D软件的工程中还加上颜色，使图纸的阅读更形象。
