详细介绍solidworks草图几何关系|SW约束基础教程

solidworks草图是学习solidworks软件的最为基础的一个方面,如果亲以前只用的AutoCAD的话,那么你一定要学习一下3D软件中的“约束”,这里小编会详细的介绍一下草图中的约束

1. 自动添加几何关系的方式有哪些?

solidworks草图中添加几何关系主要有:虚线推理线、指针显示、端点和中点之类的高亮显示

1.1 推理线

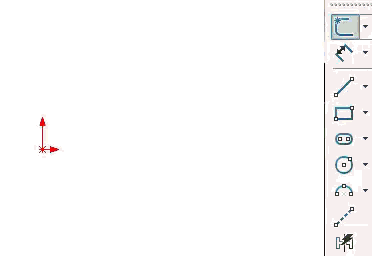

推理线为虚线,在您绘图时出现,显示指针和现有草图实体(或模型几何体)之间的几何关系。

详细介绍solidworks草图几何关系|SW约束基础教程

1.2. 鼠标指针捕捉

比如说指针放在solidworks草图线段的中点的时候,系统会提示“中点”

详细介绍solidworks草图几何关系|SW约束基础教程

关闭自动几何关系。 单击工具 > 草图设定 > 自动添加几何关系

1.3. 草图捕捉

详细介绍solidworks草图几何关系|SW约束基础教程

1.4. 绘制草图时自动显示几何关系

当绘制完solidworks草图的时候, 在会自动的显示草图的约束关系。

详细介绍solidworks草图几何关系|SW约束基础教程

2. 如何开启solidworks草图几何关系?

  1. 系统选项>草图>几何关系

详细介绍solidworks草图几何关系|SW约束基础教程

3 草图捕捉可以捕捉哪些内容?

“草图捕捉”是在绘制solidworks草图时,可以捕捉到所选实体。默认情况下,除了网格线以外的所有草图捕捉都被激活。

草图捕捉工具
端点和草图点详细介绍solidworks草图几何关系|SW约束基础教程
中心点详细介绍solidworks草图几何关系|SW约束基础教程
中间点详细介绍solidworks草图几何关系|SW约束基础教程
象限点详细介绍solidworks草图几何关系|SW约束基础教程
交叉点详细介绍solidworks草图几何关系|SW约束基础教程
最近点详细介绍solidworks草图几何关系|SW约束基础教程
相切详细介绍solidworks草图几何关系|SW约束基础教程
垂直详细介绍solidworks草图几何关系|SW约束基础教程
平行详细介绍solidworks草图几何关系|SW约束基础教程
水平/竖直线详细介绍solidworks草图几何关系|SW约束基础教程
与点水平/竖直详细介绍solidworks草图几何关系|SW约束基础教程
Length详细介绍solidworks草图几何关系|SW约束基础教程
网格详细介绍solidworks草图几何关系|SW约束基础教程
角度详细介绍solidworks草图几何关系|SW约束基础教程

4. 详细说明“如何添加几何关系”

4.1 生成相切圆

使用圆工具绘制第一个圆。

使用周边圆工具绘制第二个圆。

详细介绍solidworks草图几何关系|SW约束基础教程

使用相切图标来放置指针并绘制第二个圆。

详细介绍solidworks草图几何关系|SW约束基础教程

4.2 指针捕捉

当您绘制草图时,指针更改形状为您显示可生成哪些几何关系。 选择自动添加几何关系后,将添加几何关系。

  1. 如何临时不想自动添加约束关系的话,可以在绘制的时候按住 Ctrl
详细介绍solidworks草图几何关系|SW约束基础教程详细介绍solidworks草图几何关系|SW约束基础教程
水平竖直(V)
详细介绍solidworks草图几何关系|SW约束基础教程详细介绍solidworks草图几何关系|SW约束基础教程
重合中点(M)
详细介绍solidworks草图几何关系|SW约束基础教程详细介绍solidworks草图几何关系|SW约束基础教程
垂直切点(G)

4.3 手动添加几何关系

绘制两个同心圆。

详细介绍solidworks草图几何关系|SW约束基础教程

添加同心几何关系。

详细介绍solidworks草图几何关系|SW约束基础教程

5. 使用动态突出显示选择中点



详细介绍solidworks草图几何关系|SW约束基础教程
草图实体中点的动态突出显示
详细介绍solidworks草图几何关系|SW约束基础教程
模型边线中点的动态突出显示

6. 相切和相等曲率的连续关系

您可以将相切和相等曲率的连续关系添加至某些草图实体,但必须先在现有几何图形上为这些关系绘制草图。

当使用“约束”弹出工具栏选择在两个实体之间共享的端点时,您可以添加连续关系。

下面以回圆弧和样条曲线为例来讲一下如何添加连续的约束关系

打开一张新的草图。画一个圆弧

详细介绍solidworks草图几何关系|SW约束基础教程

单击样条 详细介绍solidworks草图几何关系|SW约束基础教程(草图工具栏)或工具 > 草图实体 > 样条。 在距弧的一定距离处为样条绘制草图。

详细介绍solidworks草图几何关系|SW约束基础教程

捕捉距弧端点的样条并双击以终止样条。

详细介绍solidworks草图几何关系|SW约束基础教程

将显示“约束”弹出工具栏。

详细介绍solidworks草图几何关系|SW约束基础教程

单击弹出工具栏中的相切 使曲线长度相等 详细介绍solidworks草图几何关系|SW约束基础教程

详细介绍solidworks草图几何关系|SW约束基础教程

详细介绍solidworks草图几何关系|SW约束基础教程
