CNC机床大型工件加工辅助床身设计

smellycat
机械相关知识CNC机床大型工件加工辅助床身设计已关闭评论

针对卧式加工中心机，加工件是放在沿Z轴方向移动的工作台上，工作台上有丝杆等能使其按Z轴方向移动的移动机构，通常装载与工作台大小相吻合的工件进行加工，但是有时会要求加工比工作台尺寸大的(或长的)工件，针对比工作台尺寸大(或长)的加工件，在工作台外(伸出悬空部分)会因自重而使加工件自身变形，用固定加工件的方法又不能矫正，在此种状态下对加工件加工时，就达不到所要求的加工精度。

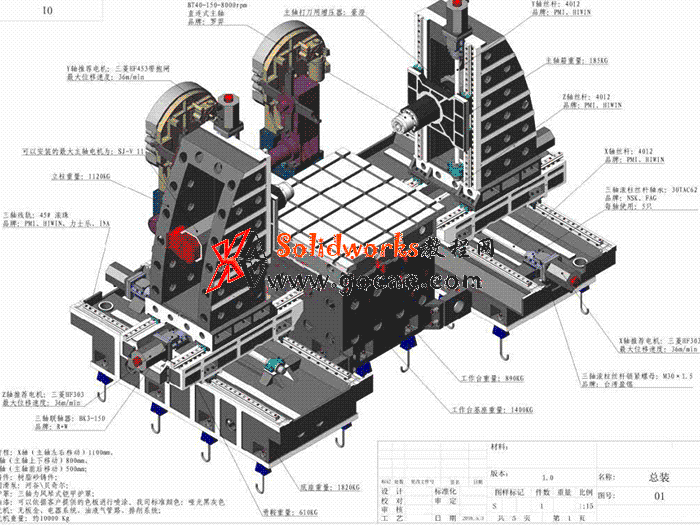

CNC机床大型工件加工辅助床身设计文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3729.html

为了克服现有的机床床身在加工大型工件时，因工件变形而易导致加工精度差的技术不足，本发明的目的在于提供一种机床床体，该机床床体能对大型工件进行加工，并且加工精度高。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3729.html

CNC机床大型工件加工辅助床身设计文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3729.html

本结构的优点

大型工件固定在主工作台上，同时工件的伸长部分由左辅助工作台、右辅助工作台或前辅助工作台支撑，从而防止工件因自重而产生变形。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3729.html

CNC机床大型工件加工辅助床身设计文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3729.html

详细的结构介绍

在图1、图2、图3中，主工作台4由驱动机构驱动使之沿Z轴方向移动，主工作台4的左右两侧及前端分别安装有左辅助工作台1、右辅助工作台2及前辅助工作台3，左辅助工作台1、右辅助工作台2及前辅助工作台3分别经导轨沿Z轴方向滑动配合，即左辅助工作台1、右辅助工作台2及前辅助工作台3移动方向与主工作台4的移动方向平行，左辅助工作台1、右辅助工作台2及前辅助工作台3上无驱动机构，左辅助工作台1、右辅助工作台2及前辅助工作台3上的上端面与主工作台4的上端面共同在一个平面上。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3729.html

CNC机床大型工件加工辅助床身设计文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3729.html

图2是表示在加工超长工件5的侧面时，将工件两端悬出部分分别固定在左辅助工作台1及右辅助工作台2上，由左辅助工作台1、右辅助工作台2支撑而防止工件5变形。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3729.html

CNC机床大型工件加工辅助床身设计文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3729.html

图3是表示在加工超长工件5的端面时，另一端面悬出部分固定在前辅助工作台3上，由前辅助工作台3支撑而防止工件5变形。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3729.html

CNC机床大型工件加工辅助床身设计

原文出处:
CN1663734A 机床结构方式
