机床操作面板吊臂旋转机构

smellycat 机械相关知识机床操作面板吊臂旋转机构已关闭评论

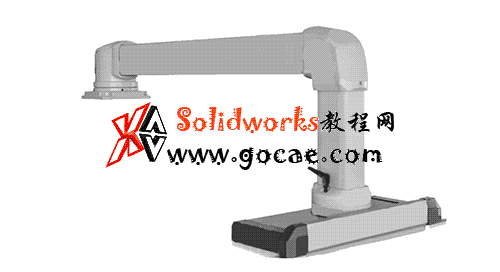

本文介绍一种机床控制箱吊臂上一个常见的旋转机构,通过这个结构,组件可以悬吊在机床上,并可360度灵活转向,当需要保持组件不摇晃时,旋紧定位轴5,即可固紧组件。

机床操作面板吊臂旋转机构文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3728.html

底座1包括底面11及套颈12,底面11中心向上凸起形成套颈12,套颈12可设为中空圆柱形,这样不但节省材料,而且轻便,套颈12的顶面设有螺孔121,底面11的四周设有供固定底座用的通孔111。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3728.html

机床操作面板吊臂旋转机构文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3728.html

转套2包括端面21和套环22,端面21环形设置在套环22顶面边缘,进而套环22顶面形成沉阶槽221,套环22上还设带有内螺纹的轴孔222,端面21上设有固定活转件用的通孔211,套环22套在套颈12的外围,为方便转动关节的灵活转向,套颈12与套环22之间设置的间距为0.03〜0.05 mm。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3728.html

机床操作面板吊臂旋转机构文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3728.html

固定环3为圆环形,其上设有固定孔31,固定环3周缘放置于沉阶槽221上,螺丝4穿过固定孔31螺接在套颈12的顶面的螺孔121中,将固定环3固紧在套颈12上,以此将转套2以可转动的方式限位于固定环3与底座I之间。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3728.html

机床操作面板吊臂旋转机构文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3728.html

定位轴5螺接于轴孔222中,可将定位轴5抵在套颈12的外表面,将转套2固紧在套颈12上,为方便使用定位轴5,在定位轴5上还设有把柄51。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3728.html

螺丝4穿过通孔111将转动关节固定在机床上,而组件通过穿过通孔211上的螺丝固定在活动转件上。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3728.html

原文出处:
CN203114886U 一种转动关节
