突出显示更改的尺寸

smellycat solidworks技巧突出显示更改的尺寸已关闭评论

当打开工程图时,如果尺寸在自从最后一次保存工程图时已更改,则会高亮显示更改的尺寸。 要查看更改的尺寸,必须首先在 SOLIDWORKS 2012 或更高版本中保存零件或装配体和工程图。 保存并关闭具有已更改尺寸的工程图之后,重置突出显示的已更改尺寸。

突出显示更改的尺寸
更改前
突出显示更改的尺寸
更改后

打开高亮显示后,这些更改将在工程图中高亮显示:文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2306.html

  • 导致基础数值更改的模型修改
  • 公差类型或值已在模型中更改的导入尺寸
  • 更改了添加括号检查尺寸的导入尺寸
  • 更改了尺寸文字(默认为 <DIM>)的导入尺寸

要使用此高亮显示功能,您必须首先在 SOLIDWORKS 2012 或更高版本中保存零件或装配体及关联的工程图。 当再次打开工程图时,高亮显示的更改将会出现。 如果鼠标停留在更改的尺寸上,则工具提示会显示上一个尺寸。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2306.html

更改的尺寸文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2306.html

突出显示更改的尺寸文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2306.html

更改的公差文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2306.html

打开高亮显示

若要打开更改尺寸的高亮显示:文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2306.html

  1. 单击 选项 突出显示更改的尺寸(“标准”工具栏)或 工具 > 选项
  2. 系统选项选项卡上,单击颜色
  3. 选择在打开时为更改的工程图尺寸使用指定颜色
  4. 单击确定

 文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2306.html

指定高亮显示颜色

若要指定更改尺寸的高亮显示颜色:文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2306.html

  1. 单击 选项 突出显示更改的尺寸(“标准”工具栏)或 工具 > 选项
  2. 系统选项选项卡上,单击颜色
  3. 颜色方案设定下,选择工程图,更改的尺寸
  4. 单击编辑
  5. 颜色对话框中,选择颜色,然后单击确定
  6. 单击确定

孤立更改的尺寸

若要孤立所有更改的尺寸:文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2306.html

单击 孤立更改的尺寸 突出显示更改的尺寸(“尺寸/几何关系”工具栏)或 视图 > 孤立更改的尺寸文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2306.html
更改的尺寸将高亮显示,所有其它尺寸将变为灰色,光标变为 突出显示更改的尺寸。如果鼠标停留在更改的尺寸上,则工具提示会显示上一个尺寸。
您可使用孤立更改的尺寸,即使在打开时为更改的工程图尺寸使用指定颜色选项已清除。孤立更改的尺寸允许您根据需要查看更改的尺寸,而不是在打开工程图时自动出现,以便您仅在需要时灵活查看更改的尺寸。



将尺寸插入工程图中



SOLIDWORKS 工程图中的尺寸是与模型相关联的,而且模型中的变更会反映到工程图中。

通常您在生成每个零件特征时即生成尺寸,然后将这些尺寸插入各个工程图视图中。在模型中改变尺寸会更新工程图,在工程图中改变插入的尺寸也会改变模型。

根据系统默认,插入的尺寸为黑色。还包括零件或装配体文件中以蓝色显示的尺寸(例如拉伸深度)。参考尺寸以灰色显示,并带有括号。

零件的尺寸只插入一次,即使在装配体中零件以多个实例显示。

尺寸在插入到所有视图中时会以最适当的视图出现。显示在部分视图的特征,例如局部视图或剖面视图,会先在这些视图中标注尺寸。

当您将尺寸插入所选视图时,您可以插入整个模型的尺寸,也可以有选择地插入一个或多个零部件(在装配体工程图中)的尺寸或特征(在零件或装配体工程图中)的尺寸。

尺寸只放置在适当的视图中。您可在工具 > 选项 > 工程图中选取是否插入复制尺寸。如果尺寸已经插入一个视图中,则它不会再插入另一个视图中。您也可在插入模型项目(尺寸、注解、参考几何体)时选取消除重复

您可以从一个视图中删除尺寸,然后将之插入到另一个视图中,或者将之移动或复制到另一个视图中。



尺寸类型



工程图中的尺寸通常为:
真实 精确模型值。
投影 2D 尺寸。

当您插入一工程图视图时,尺寸类型被设定。您可在工程图视图 PropertyManager 中观阅并更改尺寸类型。

尺寸类型的规则为:
  • SOLIDWORKS 为标准和自定义正交视图指定投影类型尺寸,为等轴测、左右二等角轴测和上下二等角轴测视图指定真实类型尺寸。
  • 如果您从另一视图生成一投影或辅助视图,新视图将使用投影类型尺寸,即使原有视图使用真实类型尺寸。



文档属性 - 尺寸



可以指定所有尺寸的文档层绘图设定。适用于所有文档类型。

使用插入模型项目、DimXpert、及其它自动方法插入的尺寸放置在从工程图视图延展的预定义位置。您在此框中设定预定义的位置。

要显示此对话框:

在工程图中单击 选项突出显示更改的尺寸(“标准”工具栏),选择 文档属性,然后选择 尺寸

总绘图标准

总绘图标准 从所选绘图标准页面设定继承而来。

文本

字体

单击以修改字体。

每次更改尺寸字体时,每种尺寸类型的文档层字体也会相应地更新。

双制尺寸

双制尺寸显示 选择此项可以双制单位显示尺寸。
为双显示显示单位 选择此项可显示第二组尺寸的单位。
尺寸值的位置

主要精度

突出显示更改的尺寸 单位精度 为值选择小数点后包含的位数。
突出显示更改的尺寸 公差精度 为公差选择小数点后包含的位数。
将精度与模型相链接 将单位或公差精度的变化设置为与模型之间存在参数化关系。

双精度

突出显示更改的尺寸 单位精度 从清单中为次要单位的值选择小数点后的位数。
突出显示更改的尺寸 公差精度 从清单中为次要单位的公差值选择小数点后的位数。
将精度与模型相链接 将次要单位的单位或公差精度的变化设置为与模型之间存在参数化关系。

分数显示

样式,分数尺寸的显示样式 突出显示更改的尺寸

突出显示更改的尺寸

突出显示更改的尺寸

突出显示更改的尺寸

层叠大小,层叠分数的大小,按尺寸占整体的百分比表示 突出显示更改的尺寸

突出显示更改的尺寸

显示双对主要标记 ("),,在分数尺寸中显示双对主要标记 突出显示更改的尺寸

突出显示更改的尺寸

为小于 1" 的数值包括引头零值
分数尺寸只可用于单位为 IPS(英寸-磅-秒)的长度。

层叠分数尺寸大小(百分比)

突出显示更改的尺寸 突出显示更改的尺寸
100% 突出显示更改的尺寸 突出显示更改的尺寸
50% 突出显示更改的尺寸

水平折线

引线长度 输入引线非弯曲部分的长度。
延伸至文字 引线肩扩展以与尺寸文字线的末端相接。

箭头

大小

指定三个箭头大小字段。

选择 以尺寸高度调整比例 以根据尺寸延伸线的高度来调整箭头的大小比例。

样式
从列表中选择一种样式,然后单击尺寸样式类型按钮:
  • 突出显示更改的尺寸
  • 突出显示更改的尺寸

等距距离

等距距离

设定从模型和从每个随后位置(由以红色尺寸所示)的尺寸距离。 等距距离必须与在等距距离中指派的数值相符。 距模型边线的默认等距距离为 .40 英寸(10.16 mm),在尺寸之间的等距距离为 .25 (6.35 mm) 英寸。

突出显示更改的尺寸

缝隙
为基准尺寸指定等距距离:
  • 模型和第一条尺寸延伸线之间的等距距离
  • 尺寸和延伸线之间的等距距离

这些值控制在使用快速标注尺寸时从彼此以及从模型边线等距的尺寸之间的间距。

注解视图布局

选择此项可使用注解视图中的等距距离规格。 (请参阅注解视图 PropertyManager。) 清除此项可输入缝隙值。

折断尺寸延伸线/引线

缝隙

指定折断的延伸线和引线的缝隙。

只绕尺寸箭头折断

选中此项以只在直线和箭头相交时显示折断。

要断开尺寸线,请选择尺寸,然后在 PropertyManager 中单击折断线。 当您折断尺寸线时,它们沿旁边的线折断。 如果您大幅度移动一尺寸,它可能不会沿旁边的直线折断。 要更新显示,请为选定的尺寸清除折断线,然后再次单击折断线

延伸线

缝隙

指定模型与尺寸延伸线之间的距离。 该值也用于控制延伸线和中心符号线之间的缝隙。

超出尺寸线

指定延伸线超出尺寸线的长度。

突出显示更改的尺寸

选项

引头零值
标准 根据总绘图标准显示前导零。
显示 显示小数点前的零。
移除 不显示前导零。
后续零
智能 根据 ANSI 和 ISO 标准,从整个公制单位值中去掉后续零。
标准 根据 ASME Y14.5M-1994 标准,显示后续零。
显示 后续零根据您为单位指定的小数位数显示。
移除 不显示后续零。
显示尺寸单位

选取以在工程图中显示尺寸单位。

默认添加括号

选择此项可在括号内显示尺寸。

要设定颜色,单击 工具 > 选项 > 系统选项 > 颜色。在 颜色方案设置 中,选择 尺寸,未输入(从动)
置中于延伸线之间

选择此项可在延伸线之间将尺寸置中。 该选项还在包含 dim_center.png 按钮 选项的 PropertyManager 中选择尺寸置中突出显示更改的尺寸

当您在延伸线之间拖动尺寸文字时,尺寸文字捕捉在延伸线中心点之间。

突出显示更改的尺寸

在基本公差框内包括前缀

选择此项可在指定前缀时在公差框内包括文字前缀。

突出显示更改的尺寸

在一个框中显示双制基本尺寸

选取以在一个基本公差框中包括双制基本尺寸。

在断裂视图中显示尺寸为断裂

选择此项以断开断裂视图的尺寸线。

突出显示更改的尺寸

应用更新的规则
选择可更新折弯引线的垂直对齐方式,以使引线肩在几何尺寸标注和公差特征控制框中的相应尺寸文字线上居中。 在应用此选项之前,现有尺寸显示将保持不变。 一旦应用,此选项将不再可用。
突出显示更改的尺寸
以前的规则
更新的规则

当您将早于 SOLIDWORKS 2015 版本之前创建的直径标注放置到延伸超出剪裁视图或细节视图的几何体上时,不会自动生成延伸线。 选择应用已更新规则强制旧制尺寸在直径标注上显示延伸线。

径向/尺寸引线捕捉角度

修改在您沿径向位置拖动直径、径向、或倒角尺寸时所用的捕捉角度间隔。

突出显示更改的尺寸

公差(T)

单击以设置公差。

突出显示更改的尺寸

尺寸 - 其它 PropertyManager

尺寸 - 其它 PropertyManager 中,您可以指定尺寸的显示。

要打开该 PropertyManager:

选择一个或多个尺寸,在尺寸 PropertyManager 中单击尺寸

如果选择多个尺寸,则只有适用于所有所选尺寸的属性才可使用。

覆写单位

覆写在文档属性 — 单位中定义的文档单位。指定所选尺寸的单位类型。

可用的选项取决于您所选用的尺寸标注的类型。例如,角度单位可以是度/分度/分/秒弧度
mm 后缀手工附加到尺寸文字。

小数

取整方法 使用文档方法 使用文档属性 - 单位小数取整中指定的小数取整方法。
舍零取整 将数字 5 四舍五入的取整方法。 例如:46.15 的小数点后一位变为 46.2。
取整添零 数字 5 前一位数字不变的取整方法。 例如:46.15 的小数点后一位变为 46.1。
取整凑偶 数字 5 移除位数的取整方法。 当前一位是偶数时,该位数保持不变。 例如:46.25 的小数点后一位变为 46.2。当前一位是奇数时,该位数向上舍入到下一个偶数。 该方法也被称作数值修约规则。 例如:46.15 的小数点后一位变为 46.2。
截断而不取整 删除位数而不取整的方法。 例如:46.19 的小数点后一位变为 46.1。

分量

分母 将尺寸显示为具有分母值的分数(如有可能)。
圆整到最近分数值 圆整到尺寸并将尺寸显示为具有分母值的分数。

文本字体

尺寸字体 指定尺寸所使用的字体。 可选中 使用文档字体文档属性 - 尺寸 中定义),也可清除该复选框,然后单击字体为所选项目选择新的字体、字体样式及字体大小。 有关详细信息,请参阅选择字体
公差字体大小 指定公差尺寸所使用的字体大小。
  • 选择使用文档大小以在文档属性中,使用公差字体设置针对该尺寸类型来设定公差字体大小。
  • 选择使用尺寸大小以使用显示公差的尺寸中的当前字体大小来设置公差字体大小。
    要选择使用尺寸大小,请清除使用文档大小
  • 选择字体比例以将当前显示的公差尺寸作为比例要素来设置公差字体大小。
  • 选择字体高度以将公差字体大小设置为固定高度,而无论显示的公差尺寸是多少。
套合公差字体大小套合仅限公差类型。) 选择使用尺寸大小以使用显示公差的尺寸中的当前字体大小来设置公差字体大小。 清除使用尺寸大小以指定 字体比例字体高度

选项

只读
从动 指定尺寸是由其他尺寸或条件所驱动,且不能被修改。

管道设计

可用于 SOLIDWORKS 布线。 有关更多信息,请参阅 SOLIDWORKS Routing 帮助。

使用中心线尺寸 计算离中心线的距离。
包括覆盖层厚度
  • 在选定时,从覆盖层外表面计算等距距离。
  • 在消除选定时,从管道外表面计算距离。覆盖层厚度被忽略。

图层 突出显示更改的尺寸

在带命名图层的工程图中为选定的尺寸选择一图层。



尺寸值 PropertyManager



尺寸值 PropertyManager 中,您可指定尺寸的显示。如果选择多个尺寸,则只有适用于所有所选尺寸的属性才可使用。

要打开该 PropertyManager:

选择一个或多个尺寸。

如果选择多个尺寸,则只有适用于所有所选尺寸的属性才可使用。

尺寸辅助工具

您可以使用 智能 或 DimXpert(对于工程图)尺寸标注在工程图中标注尺寸。 单击 DimXpert突出显示更改的尺寸 以访问 DimXpert(对于工程图)和 自动尺寸 选项卡。

突出显示更改的尺寸 智能尺寸标注 让您通过 智能尺寸 工具生成尺寸。
快速标注尺寸 让您启用或禁用快速尺寸操纵杆。 选取以进行激活;消除以禁用。 该设定适用于各个进程。
突出显示更改的尺寸 DimXpert 您可以使用工程图 DimXpert 应用尺寸,以完全定义制造特征(阵列、槽、袋套、圆角等)和定位尺寸。

样式

样式

公差/精度

标注值 在当前所选尺寸中选择一个值。这对标注中具有多数值的尺寸可用。
突出显示更改的尺寸 公差类型 从列表中选择。 对应不同的尺寸类型,有不同的选择。 请参阅尺寸公差和精度示例
突出显示更改的尺寸 最大变量
突出显示更改的尺寸 最小变量
突出显示更改的尺寸 单位精度 从列表中为尺寸值选择小数点后的位数。
突出显示更改的尺寸 公差精度 为公差值选择小数点后的位数。
将精度与模型相链接 对于输入的尺寸,将单位或公差精度的变化设置为与模型之间存在参数化关系。
配置 (仅限于零件和装配体。) 仅为从动尺寸将尺寸公差应用到特定配置。
突出显示更改的尺寸 分类套合与公差套合套合(仅对公差)。) 当您选择孔套合轴套合时(以下),其它范畴(孔套合轴套合)的清单根据分类而过滤。
突出显示更改的尺寸 孔套合轴套合套合与公差套合套合(仅对公差)类型。) 从清单中选择,或键入任何文字。
双向公差(最大变化最小变化)在您指定与公差套合轴套合(而非两者)时,可在与公差套合套合(仅对公差)类型中使用。
套合公差显示套合与公差套合套合(仅对公差)。)

带直线显示层叠 突出显示更改的尺寸

无直线显示层叠 突出显示更改的尺寸

线性显示 突出显示更改的尺寸

显示括号 括号可用于双向对称、和与公差套合公差类型。如果您指定孔套合轴套合而不是两者,括号可用于与公差套合

第二公差/精度

可供倒角尺寸使用。 请参阅将倒角尺寸插入到工程图

主要值

主要值 为驱动尺寸显示,并可进行更改以改变模型。 您可以覆盖尺寸值。 对于未参考的尺寸,可更改尺寸的名称。 从动(参考引用)尺寸列举数值和名称,但您不能将之进行更改。

名称 所选尺寸的名称。
尺寸值。 所选尺寸的值。
覆写数值 选取以覆盖主要值,并键入新值。 如果您清除覆盖数值,尺寸将返回到其原有数值,但保留公差。 覆盖数值不会在几何体更改时自动更新。
突出显示更改的尺寸
原有值
突出显示更改的尺寸
覆盖的值
突出显示更改的尺寸 反转方向 更改正负意义之间的尺寸方向。

标注文字

突出显示更改的尺寸 添加括号 您可带或不带括号而显示从动的(参考引用)尺寸。它们根据默认带括号显示。
突出显示更改的尺寸 尺寸置中 当您在延伸线之间拖动尺寸文字时,尺寸文字捕捉到延伸线中心点。
突出显示更改的尺寸 审查尺寸
等距文字 使用引线从尺寸线等距尺寸文字。
突出显示更改的尺寸
文本 尺寸自动出现在中央文字框,由 <DIM> 表示。 将指针放置在文本框中的任意位置以插入文本。 如果您删除 <DIM>,则可通过单击 添加数值 (XX.XX) 来重新插入数值。
突出显示更改的尺寸
突出显示更改的尺寸

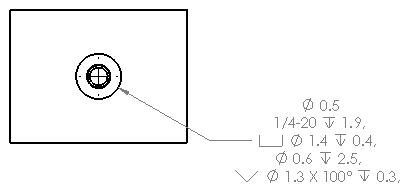

对于某些类型的尺寸,额外文字自动出现。 例如,柱形沉头孔的孔标注显示孔的直径和深度 (<MOD-DIAM><DIM><HOLE-DEPTH>xx)。 对于在异型孔向导中生成的孔的孔标注,则显示异型孔向导的信息。 您可编辑文字并从 标注变量 对话框插入变量。
对于带有实引线和对齐文本的“ISO 绘图标准”尺寸,您可以使用“尺寸文本”字段将文本放置在尺寸线上方和下方,或将双尺寸文本拆分放置在线性、直径和半径标注尺寸线上方和下方。 只有在 中将 > 选项 > 文档属性 > 尺寸 中将 文本位置 设置为 实引线,对齐文本 时,才能拆分文本。 使用第二个文字框将文本放置在实体标注线下。 括号和审查轮廓线可应用到顶部和底部,互相独立。
反转标注顺序

反转通过高级孔工具创建的孔的标注顺序。

突出显示更改的尺寸
已选中反转标注顺序
突出显示更改的尺寸
已清除反转标注顺序

您可以通过包括额外文字的方式来定义标注。 在文本在上文本在下中键入要包括的文本。
突出显示更改的尺寸

切换近端和远端消息 选择切换近端和远端文本字串。
对正 您可水平对齐文字,对于某些标准,您可竖直对齐引线。
  • 左对齐突出显示更改的尺寸居中突出显示更改的尺寸右对齐突出显示更改的尺寸
左对齐
突出显示更改的尺寸
居中
右对齐
  • 顶部对齐突出显示更改的尺寸中间对齐突出显示更改的尺寸底部对齐突出显示更改的尺寸
突出显示更改的尺寸
上对齐
突出显示更改的尺寸
中对齐
下对齐
符号 单击以将指针放置在您想要获取标准符号的位置处。 单击符号图标或单击 更多 以访问符号库。 请参见使用符号图库。
突出显示更改的尺寸
倒角尺寸显示

距离 X 距离 突出显示更改的尺寸

距离 X 角度 突出显示更改的尺寸

角度 X 距离 突出显示更改的尺寸

C 距离

只能用于带 45°角的倒角。

双制尺寸

指定尺寸以文档的单位系统和双制尺寸单位显示。两种单位均在文档属性 - 单位中指定。您在文档属性 - 尺寸中设定交替单位在何处显示。双制尺寸以方括号显示。

突出显示更改的尺寸 单位精度 从列表中为尺寸值选择小数点后的位数。
突出显示更改的尺寸 公差精度 为公差值选择小数点后的位数。
将精度与模型相链接 将次要单位的单位或公差精度的变化设置为与模型之间存在参数化关系。
向内取整 控制每个单个尺寸的向内取整。
拆分 选择以使用双制尺寸设置标注,从而显示已折断标注线上方和下方的分割线。 只有在工具 > 选项 > 文档属性 > 尺寸中将文本位置设置为实引线,对齐文本时,才能拆分文本。

尺寸精度

主要尺寸双制尺寸、及角度尺寸输入小数位数:

突出显示更改的尺寸
突出显示更改的尺寸 公差
与名义相同。如果尺寸值精度已更改,将更改公差的精度。
