尺寸链

  • 尺寸链已关闭评论

尺寸链为从工程图或草图中的零坐标开始测量的尺寸链组。在工程图中它们属于参考尺寸,您不能更改其数值或者使用其数值来驱动模型。

尺寸链从您首先选择的轴线开始测量。尺寸链的类型(水平或竖直)由您所选点的方位定义。

带链标注尺寸到圆弧 dim_ordinate_chain.gif
链被移除 dim_ordinate_nochain.gif
尺寸链零位置被移动 dim_ordinate_move.gif
草图中的尺寸链 dim_ordinate_sketch.gif
水平尺寸链 ord_dims_horizontal.gif

您可给边线、顶点、以及圆弧(中点和最小及最大点)标注尺寸。 您也可在添加基准尺寸时为中点标注尺寸。

尺寸链自动成组以保持对齐。当您拖动该组中任何尺寸时,所有尺寸会一起移动。如要从对齐组中分离出一个尺寸,请用右键单击该尺寸,然后选择解除对齐关系

您可将零值尺寸拖动到新的位置,所有尺寸链将更新以与新的零值位置匹配。

如果相邻的尺寸彼此非常靠近,引线将根据需要自动折弯以防止覆盖文字。当您选择一个具有水平折线的尺寸链时,将在折弯处显示拖动控标。您可以删除水平折线,或在另一尺寸链中添加水平折线。

您可以在文档属性 - 尺寸链中设定尺寸链文档属性。您可以清除选中自动转折尺寸链,以将引线指定为不自动转折。

生成尺寸链

欲生成尺寸链:

  1. 单击尺寸/几何关系工具栏上的尺寸链 Tool_Ordinate_Dimensions_Relations.gif,或单击工具 > 尺寸 >
    您可以选择水平尺寸链 Tool_Horizontal_Ordinate_Dimensions_Relations.gif 或者竖直尺寸链 Tool_Vertical_Ordinate_Dimensions_Relations.gif 以指定尺寸的方向。
  2. 单击第一个项目(边线、顶点等)作为基础(0.0 尺寸),然后再次单击以将尺寸放置在模型之外。
  3. 单击您想使用同一尺寸链进行尺寸标注的边线、或顶点或圆弧。在您单击每个项目的同时,其尺寸放置在视图中,并对齐于座标原点。
  4. 选择其它模式或工具,或者按 Esc 退出尺寸链模式。


沿同一尺寸链添加更多尺寸

欲沿同一尺寸链添加更多尺寸:

  1. 用右键单击一尺寸链尺寸,然后选择添加到尺寸链
  2. 单击您想使用同一尺寸链进行尺寸标注的边线、或顶点或圆弧。在您单击每个项目的同时,其尺寸放置在视图中,并对齐于座标原点。
  3. 选择其它模式或工具,或者按 Esc 退出尺寸链模式。

修改尺寸链

您可以使用快捷键菜单上的命令修改尺寸链。

欲修改尺寸链:

用右键单击尺寸链,选择显示选项,然后选择下列选项:

选项 描述
对齐坐标轴 将所有尺寸沿着座标轴与 0.0 座标对齐。
转折 折弯尺寸的引线,并允许您将尺寸重新定位。
再转折尺寸链 将自动转折算法应用于尺寸链。
显示括号 为所选尺寸添加括号。
检查时显示 将所选尺寸显示为检查尺寸。



显示为尺寸链

欲显示为尺寸链:

  1. 选择一种尺寸链。
  2. 单击引线选项卡,然后选择 尺寸链
  3. 单击 PM_OK.gif
    文档属性 - 尺寸链中选择显示为尺寸链,以链接工程图中的所有尺寸链。

生成水平尺寸链

以第一次选择之实体为原点轴在工程图或草图中生成水平尺寸链。

要生成水平尺寸链:

  1. 保持工程图或草图激活,单击尺寸/几何关系工具栏上的水平尺寸链 Tool_Horizontal_Ordinate_Dimensions_Relations.gif,或者单击工具 > 尺寸 > 水平链
  2. 选择第一个项目为原点轴,其他项目将依此为测量之依据,再单击尺寸值放置之位置。
  3. 单击要标注尺寸的下一个项目。重复此步骤直到标注完毕为止。标注尺寸工具会继续保持在尺寸链的模式,直到您选择另一个模式或工具。



生成竖直尺寸链



以第一次选择之实体为原点轴在工程图或草图中生成竖直尺寸链。

要生成竖直尺寸链:

  1. 保持工程图或草图激活,单击尺寸/几何关系工具栏上的竖直尺寸链 Tool_Vertical_Ordinate_Dimensions_Relations.gif,或者单击工具 > 尺寸 > 竖直链
  2. 选择第一个项目为原点轴,其他项目将依此为测量之依据,再单击尺寸值放置之位置。
  3. 单击要标注尺寸的项目。重复此步骤直到标注完毕为止。
    标注尺寸工具会继续保持在尺寸链的模式,直到您选择另一个模式或工具。



更改 DIN 坐标尺寸中的原点圆大小



您可以在使用 DIN 标准时控制坐标尺寸中的原点圆大小。

要为 DIN 坐标尺寸中的原点圆大小设置文档属性,单击工具 > 选项 > 文档属性 > 尺寸 > 坐标,然后单击大小



角度运行尺寸

角度运行尺寸是在工程图或草图中从零度尺寸开始测量的尺寸集。

角度运行尺寸符合 ISO-129-1: 2004 规则,同时提供其它样式选项。


将角度运行尺寸用于圆弧或圆模型。 例如,您可以为法兰创建和修改角度运行尺寸。

生成角度运行尺寸

您可以为工程图或草图中的圆弧或圆形创建角度运行尺寸。

要创建角度运行尺寸:

  1. 单击角度运行尺寸 tool_angular_dimension.png(“尺寸/几何关系”工具栏)或工程图视图中带有圆弧或圆的工具 > 尺寸 > 角度运行尺寸
  2. 在图形区域中,从要测量的所有选项中选择 模型中心符号线作为基点(零度尺寸),然后再次单击以将尺寸置于模型外。
  3. 选择尺寸顶点或中心标记。 在您选择每个项目的同时,其尺寸放置在视图中,并对齐于零度尺寸。
  4. 单击 PM_OK.gif 以退出角度运行尺寸模式。

沿相同的运行尺寸添加角度尺寸

您可以沿相同的角度运行尺寸添加更多角度尺寸。

要沿相同的角度运行尺寸添加更多尺寸:

  1. 右键单击模型上的角度运行尺寸,然后单击添加到运行尺寸
  2. 选择尺寸顶点或中心标记。 在您选择每个项目的同时,其尺寸放置在视图中,并对齐于零度尺寸。
  3. 单击 PM_OK.gif 以退出角度运行尺寸模式。



修改角度运行尺寸

您可以修改现有角度运行尺寸。

要修改角度运行尺寸:

  1. 尺寸 PropertyManager 的引线选项卡上,确保选中显示尺寸链
  2. 在图形区域中右键单击模型上的角度运行尺寸,然后单击解除对齐关系
  3. 拖动运行尺寸链。

    除了对齐关系已解除的尺寸之外,链上的所有运行尺寸均会移动。


  4. 右键单击 模型上的角度运行尺寸并单击 显示选项,然后从以下选项中选择:
    选项 描述
    对齐运行尺寸 对齐所有运行尺寸。
    转折 折弯尺寸的引线,并允许您将尺寸重新定位。


    再转折运行尺寸 将自动转折应用于运行尺寸。
    显示括号 为所选尺寸添加括号。


    检查时显示 将选定尺寸显示为检查尺寸。

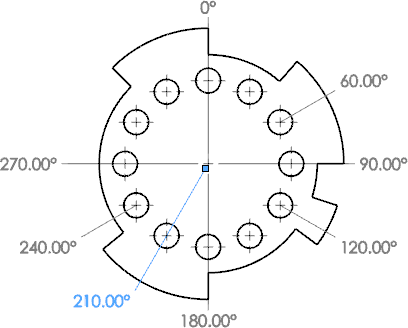

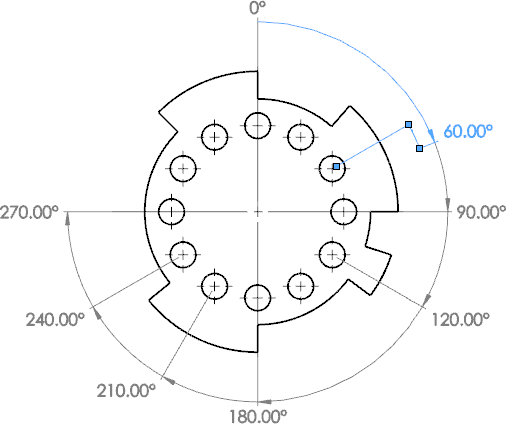

显示角度运行尺寸

您可以更改现有角度运行尺寸的显示样式。

要更改角度运行尺寸的显示样式:

在图形区域上,右键单击 模型上的角度运行尺寸。 在 尺寸 选项卡的 尺寸 PropertyManager 中,从以下选项中选择:

选项 描述
显示尺寸链 将角度运行尺寸显示为尺寸链。
双向运行 使所有角度尺寸从最近方向上的基点开始运行。 尺寸离基点不超过 180°。


从集合中心扩展延伸线 将延伸线延伸到尺寸集中心。


自定义文字位置 更改所选尺寸的文字位置。 例如,单击 pm_inline_text.png 以直排放置文字。




将角度尺寸与软捕捉对齐

您可以将角度尺寸与软捕捉对齐,后者与文档属性中指定的偏移相匹配。 还可以拖动角度尺寸,以使其与使用软捕捉的相邻尺寸对齐。

要指定偏移距离,请单击 工具 > 选项 > 文档属性 > 尺寸



倒角尺寸

您可在工程图中给倒角标注尺寸。除了通常的尺寸显示属性外,倒角尺寸具有本身有关引线显示、文字显示、及 X 显示的选项。

X 显示为带有两个数的倒角尺寸中 X 的大小,如 1 X 45°(长度 X 角度)、45°X 1(角度 X 长度)、1 X 1 (长度 X 长度)、或 C1(45° 度倒角)。

倒角尺寸可以以各种类型的文字和引线及 X 大小显示。
倒角尺寸的公差类型只局限于双向、及对称

您可在工具 > 选项 > 文档属性 > 尺寸 > 倒角中为倒角尺寸的引线显示、文字显示、及 X 显示设定文件默认。

将倒角尺寸插入到工程图

欲将倒角尺寸插入到工程图中:

  1. 单击尺寸/几何关系工具栏上的倒角尺寸 Tool_Chamfer_Dimensions_Relations.gif,或单击工具 > 尺寸 > 倒角
    指针形状将变为 pointer_Chamfer_Dim.gif
  2. 选择加了倒角的边线,选择引入边线之一,然后单击图形区域来放置尺寸。您必须先选择倒角化边线。然而,尺寸要等到您以后选择了引入边线之一后才显示。
    快速标注尺寸可用于均匀放置尺寸。 或者,您也可以将指针移至快速尺寸操纵杆外以放置尺寸。
    尺寸 PropertyManager 出现,此工具将保持激活,您可以因此为其它倒角标注尺寸。
  3. 单击 PM_OK.gif
