公差与精度

    尺寸公差对话框

    尺寸公差 对话框可控制尺寸公差值和非整数尺寸的显示。

    可用的选项取决于所选公差类型以及是否您在设定文档选项或将规格应用到所选尺寸。有一窗口将预览尺寸和公差。

    要打开 尺寸公差 对话框:

    单击 工具 > 选项 > 文档属性 > 尺寸中的 公差

    标注值 在 TolAnalyst 中,当尺寸是带有一个以上值的标注时,您可选取一个值并进行编辑。
    公差类型 从清单中选取以下之一:基本双边限制对称最小最大套合以公差套合套合(仅对公差)

    您可将公差类型设为,然后为当前文档将变量和字体设定到默认值。

    当您修改尺寸的属性时,默认的公差设定为这些选项中所作的设定。

    公差值 指定适合于您所选公差类型的 最大变量公差与精度 和/或 最小变量公差与精度 值。
    双制尺寸公差 选择第二单位公差的向内取整范围。 如果第二单位公差的较高端将舍入的数字大于主要单位公差较高端显示的舍入数字,则第二单位的较高端向下舍入。 如果第二单位公差的较低端将舍入的数字小于主要单位公差较低端显示的舍入数字,则第二单位的较低端向上舍入。
    字体大小/套合公差字体大小 指定尺寸公差文本使用的字体大小。 对于 套合与公差套合套合(仅对公差)套合公差字体大小可用于 孔套合轴套合 文本。

    • 如果您不想更改尺寸公差文本的字体大小,请选择使用尺寸大小
    • 要更改尺寸公差文本的大小,请清除使用尺寸大小,然后选择:

      字体比例

      输入 0 到 10.0 之间的一个数字来调整字体比例。

      字体高度

      输入一个数值指定字体高度。

    显示括号 双向对称或者与公差套合类型选择公差周围有括号。
    线性公差角度公差 选取线性公差角度公差为线性和角度公差设定文档属性。
    套合公差显示 选择:

    • 带直线显示层叠公差与精度
    • 无直线显示层叠公差与精度
    • 线性显示公差与精度

    尺寸公差和精度范例

    您可在尺寸值 PropertyManager 中设定公差和精度选项(如这些示例所示)。

    如果零件有多个配置,单击配置更改选定的配置。

    对工程图中驱动尺寸的公差所作的更改繁衍到模型。

    基本 沿尺寸文字添加一方框。 在形位尺寸与公差中,基本表示尺寸理论上的准确值。

    公差与精度

    双边 显示其后跟有单独上和下公差的标称尺寸。 在 公差与精度公差与精度 中,为标称尺寸之上和之下的数量设定值。

    公差与精度

    限制 显示尺寸的上限和下限。 在 公差与精度公差与精度 中,为标称尺寸之上和之下的数量设定值。 公差值添加到标称尺寸或从之扣除。

    公差与精度

    对称 显示后面跟有公差的标称尺寸。 在 公差与精度 中为标称尺寸之上和之下的数量设定相同值。

    公差与精度

    最小 显示标称值并带后缀 MIN。

    公差与精度

    最大 显示标称值并带后缀 MAX。

    公差与精度

    套合 公差 分类 和字母数字值设置公差。 在此范例中:

    • 公差类型 公差与精度 = 套合
    • 分类 公差与精度 = 间隙
    • 孔套合 公差与精度 = H8

    公差与精度

    使用轴套合g5 设置轴的公差。

    公差与精度

    使用以下项将套合公差组合为单一尺寸:

    • 带直线显示层叠 公差与精度
    • 无直线显示层叠 公差与精度
    • 线性显示 公差与精度

    公差与精度

    使用 与公差套合 来显示公差值。 使用 孔套合 公差与精度轴套合 公差与精度 自动定义公差值。

    公差与精度

    通过将套合dim_tol.png 设置为 公差与精度,使用 套合 值但不将之显示。

    公差与精度

    公差取整

    对于双制尺寸的第二单位,您可通过向内取整来设置符合主要单位公差范围的第二单位公差范围限制,使双制尺寸不与主要尺寸冲突。

    单击 工具 > 选项 > 文档属性 > 尺寸 。 在尺寸节点和尺寸下的任何节点中,单击公差。 在尺寸公差对话框的双制尺寸公差中,选择第二单位公差的向内取整范围。 选定后,如果第二单位公差的较高端将舍入的数字大于主要单位公差较高端显示的舍入数字,则第二单位的较高端向下舍入。 如果第二单位公差的较低端将舍入的数字小于主要单位公差较低端显示的舍入数字,则第二单位的较低端向上舍入。

    公差与精度 公差与精度
    已选定第二单位公差的向内取整范围 已清除第二单位公差的向内取整范围

    此外,您可在任何尺寸 PropertyManager 的选项卡上选择向内取整以控制各尺寸。

    套合公差

    套合公差可为尺寸在尺寸 PropertyManager 中所用。套合公差主要用于孔中的轴。

    请参见示例: 拟合公差

    公差与精度 公差类型 您可从以下类型选择来显示套合公差:

    • 套合
    • 与公差套合
    • 套合(仅对公差)
    公差与精度 分类 您可以从以下分类选择。可用的轴和孔公差经过过滤以符合分类。

    • 用户定义
    • 间隙
    • 过渡
    • 紧靠
    公差与精度公差与精度 孔套合轴套合 您可从孔和轴清单中选择标准套合公差。软件将自动检查标准是否对尺寸合适。当您选择孔或轴套合公差时,其它类型的清单被过滤以只展现对应的公差。双向公差也被自动计算。

    选择合适套合指定的分类辅助要么以孔为基础或以轴为基础,依赖您先选择哪种套合指定。由于国际标准的孔为基础或轴为基础的套合分类不完全为双向,根据您选择的指定的顺序,您可能得到不同的推荐套合选择清单(或空白清单)。孔为基础对于大部分制造过程多被选择。
    自动与用户定义的公差

    让 SOLIDWORKS 软件为您自动计算双向公差值的好处是倘若尺寸更改,公差将自动更新。 要手动设置公差,请单击 孔套合轴套合 图标,然后在 最大变化 公差与精度最小变化 公差与精度 框中键入值。 选择 显示括号 以在公差值前后插入括号(仅显示 与公差套合)。

    套合公差显示 对于孔和轴公差的 套合与公差套合,您可以选择一显示样式。

    • 带直线显示层叠 公差与精度
    • 无直线显示层叠 公差与精度
    • 线性显示 公差与精度

    对于套合(仅对公差),套合标准不显示。

    范例:套合公差

    孔尺寸(上)、带间隙与公差套合及自动计算的双向公差。 公差与精度
    轴尺寸(下)、带间隙与公差套合及自动计算的双向公差。 公差与精度
    轴尺寸、两个孔和轴与公差套合类型,带直线显示层叠 公差与精度
    孔尺寸、套合(仅公差)类型。 公差与精度

    移动及复制尺寸

    尺寸一旦在工程图中显示,您可以在视图中进行移动或将之移动到另一视图中。当您将尺寸从一个位置拖动到另一个位置时,尺寸会重新附加到模型。您只能将尺寸移动或复制到方位适合的视图中。

    公差与精度

    要在视图中移动尺寸:

    请拖动该尺寸件到新的位置。

    要将尺寸切换到视图内具有相同大小的另一特征:

    请选取尺寸然后将箭头控标拖放到另一条边线。

    该方法只可用于径向、直径和倒角尺寸。
    公差与精度

    要将尺寸从一个视图移动或复制到另一个视图中:

    请在将该尺寸拖到另一个视图中时,按住 Shift 键(以移动)或 Ctrl 键(以复制)。

    使用该方法生成多个驱动尺寸。
    公差与精度

    要一次性移动或复制多个尺寸:

    在您选择时,按住 Ctrl 键。

    要旋转尺寸:

    将控标拖动到尺寸文字最近的地方。

    尺寸以小间隔进行旋转。
    公差与精度

    相同大小特征的尺寸标注引线控制

    可以在工程图视图中的相同大小特征之间移动径向尺寸标注引线、直径尺寸标注引线、倒角尺寸标注引线或孔标注引线。

    要移动共同特征的尺寸标注引线端点和孔标注引线端点,请将引线端点从一个特征拖动到另一个特征。



    修改尺寸

    您可以在“修改”对话框中改变零件、草图、装配体或工程图中的尺寸。

    要更改尺寸:

    1. 双击一个尺寸。
      此时将显示修改对话框。
    2. 使用箭头、指轮、鼠标或在尺寸方框中键入数值来更改尺寸值。

      当数值受限制时,例如角度必须大于 0 且小于 90 度,“修改”对话框显示一个滑杆而不是指轮。

      公差与精度 公差与精度
      指轮 滑杆
      向上箭头,指轮/滑杆向右,鼠标滚轮向上 选值框增量中设定的长度增量使值递增。
      向下箭头,指轮/滑杆向左,鼠标滚轮向下 按选值框增量中设定的长度增量使值递减。

      Ctrl + 箭头

      Ctrl + 指轮/滑杆

      Ctrl + 鼠标滚轮

      按选值框增量中设定的长度增量的 10 倍增大/减小长度增量。

      Alt + 箭头

      Alt + 指轮/滑杆

      Alt + 鼠标滚轮

      按选值框增量中设定的长度增量的十分之一增大/减小长度增量。
      您可直接输入数值和算术符号而将尺寸框用作计算器。 您还可以为方程式中的各值指派测量单位,方法是使用字头键入列表或直接键入单位。
    3. 选择以下一个选项:
      选项 说明
      添加方程式 如果尺寸由方程式驱动,则 公差与精度 将显示在“修改”对话框中。

      如果您为方程式中的各值指定了不同的测量单位,则尺寸将使用文档中定义的测量单位。
      添加全局变量 如果尺寸指派为全局变量,则 公差与精度 将显示在“修改”对话框中。
      公差与精度 此配置 仅将值应用于活动配置。
      公差与精度 所有配置 将值应用到模型中的所有配置。
      公差与精度 指定配置 将值应用到活动配置和您选择的任何其它配置。
      公差与精度 链接到父配置 (仅可用于派生的配置。) 维护父配置中的值和派生配置中的值之间的链接。 如果尺寸之前在派生的配置中被覆盖,则重新建立链接并将值设置为父级中的值。
    4. 按如下方式使用按钮:
      选项 说明
      公差与精度 保存当前的数值并退出此对话框。
      公差与精度 恢复原始值并退出此对话框。
      以当前的数值重建模型。
      公差与精度 反转尺寸方向。
      公差与精度

      重设选值框增量值。

      启动 增量 对话框,在该对话框中,您可以更改选值框箭头所使用的增量。 输入值后,按 Enter 接受该值。 选择 设为默认值 以使您的新指定变为系统选项中的默认选值框增量。
      公差与精度 标注要输入进工程图中的尺寸。 只在零件和装配体文件中可用。 将模型项目插入到工程图中时,您可插入所有尺寸或只插入标注的尺寸。



    删除尺寸

    要从工程图中移除尺寸:

    选取尺寸,然后按 Delete

    注意不要删除含有参考引用的任何尺寸,如用于注释中的尺寸。



    尺寸调色板

    当您插入或选择某尺寸时,系统即会显示尺寸调色板,以便您能够轻松更改尺寸的属性和格式。您可以在调色板中直接更改公差、精度、样式、文字及其它格式选项,而不必进入 PropertyManager。

    公差与精度

    如果选择了多个尺寸,则您在调色板中设置的属性和格式将会应用到所有尺寸中。

    要显示尺寸调色板:

    在工程图中插入或选择尺寸。

    当您插入或选取一个或多个尺寸时,尺寸调色板翻转按钮 公差与精度 将显示在指针的右上方。 如果您将指针移动到按钮上,则将显示尺寸调色板。 单击调色板中的任意位置以将其固定。 如果您将指针移动到图形区域之外或通过其他方法(如单击图形区域)清除尺寸选择,尺寸调色板将会消失。 尺寸调色板是可以关闭的关联工具栏。

    公差类型 公差与精度

    从列表中选择。对应不同的尺寸类型,有不同的选择。

    根据公差类型的不同,尺寸调色板会在其显示区域中显示向下箭头,以使您可以选择不同的最大或最小变量。 您可以使用这些箭头来更改最大或最小变量。

    单位精度 公差与精度

    从列表中为尺寸值选择小数点后的位数。

    公差精度 公差与精度

    为公差值选择小数点后的位数。

    样式 公差与精度

    选择您对工程图中其他尺寸所应用的任何格式化设置,这样可使您在格式化尺寸时节省时间。 要定义样式,请参见样式

    添加括号 公差与精度
    尺寸置中 公差与精度

    当您在延伸线之间拖动尺寸文字时,尺寸文字捕捉在延伸线中心点之间。

    公差与精度

    审查尺寸 公差与精度
    等距文字 公差与精度
    水平对齐 公差与精度
    垂直对齐 公差与精度

    尺寸调色板 - 对齐工具

    当您在工程图中选取两个或多个尺寸时,有一组对齐工具出现在尺寸调色板上。

    公差与精度

    自动排列尺寸 公差与精度

    自动排列所选的尺寸。 请参阅自动排列尺寸

    线性/径向均匀等距 公差与精度

    在与零件最近和最远的选定尺寸之间以线性或径向方式设置等间距。

    公差与精度

    共线对齐 公差与精度

    水平、垂直或径向对齐选定尺寸。

    要将尺寸与特定尺寸对齐,按 Ctrl 并选取尺寸,然后选取剩余尺寸。

    公差与精度

    交错对齐 公差与精度

    交错排列选定的线性尺寸。

    公差与精度

    上对齐尺寸文字 公差与精度

    上对齐选定尺寸文本。

    公差与精度

    下对齐尺寸文本 公差与精度

    下对齐选定尺寸文本。

    公差与精度

    左对齐尺寸文本 公差与精度

    左对齐选定尺寸文本。

    公差与精度

    右对齐尺寸文本 公差与精度

    右对齐选定尺寸文本。

    公差与精度

    要调整尺寸之间的间距:

    使用尺寸调色板中的指轮或手动拖放尺寸。 只有当间距选项可用时,尺寸调色板上才会出现指轮。

    尺寸间距值 是间距的缩放系数。 例如,该值为 2 则间距值乘以系数 2,即加倍。



    自动排列尺寸

    自动排列尺寸 公差与精度 工具自动定位选定的尺寸。

    在使用自动排列标注时,尺寸标注按以下方法放置:

    • 从最小到最大隔开
    • 如有可能,对齐并居中
    • 按照文档属性 - 标注中定义的偏移距离隔开。
    • 适当调整以避免重叠
    • 必要时交错

    要使用自动排列尺寸

    1. 框选尺寸。
    2. 将指针移动到尺寸调色板翻转按钮 公差与精度 上以显示尺寸调色板。
    3. 单击自动排列尺寸 公差与精度

    自动排列尺寸可用于线性、径向、直径和倒角尺寸。它不支持尺寸链或诸如注释和孔标注之类的注解,或者工程图中的尺寸。

    尺寸延伸线

    您可以更改尺寸延伸线的默认尺寸附加点,倾斜延伸线,以及反转引线的方向,并可在圆弧和圆的中心、最小、或最大附加点之间拖动延伸线。

    当延伸线穿越其它延伸线时,您可在尺寸 PropertyManager 中指定折断延伸线,并可在工具 > 选项 > 文档属性 > 尺寸中指定线段只绕尺寸箭头折断。

    您可隐藏和显示尺寸线和延伸线。用右键单击一尺寸线或延伸线然后选择隐藏尺寸线隐藏延伸线。要显示隐藏线,请用右键单击尺寸或可见直线,然后选择显示尺寸线显示延伸线
    公差与精度

    您可以设置将单个延伸线显示为中心线样式。 这样可以识别从孔中延伸出来的延伸线。 要设置延伸线以显示为中心线样式,请右键单击延伸线,然后单击将延伸线设为中心线

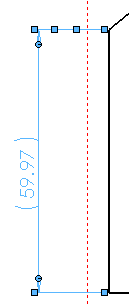

    改变尺寸延伸线的附加点或长度

    要改变尺寸延伸线的附加点或长度:

    1. 选择一尺寸。
      控标 公差与精度 在延伸线的附加端点处显示。当指针位于控标上时形状将变为 公差与精度
      公差与精度
    2. 将控标拖动到所需位置或顶点。
      如果您选择一个顶点,将使用默认的延伸线间隙。在草图中,尺寸的数值更改以反映新的附加点。

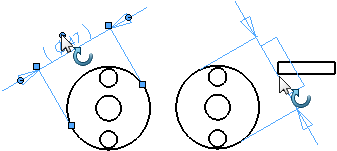

    制作倾斜尺寸延伸线

    欲倾斜尺寸延伸线:

    当您插入或选择一尺寸时,控标 公差与精度 出现,这样您可拖动尺寸以倾斜延伸线。拖动最靠近箭头的延伸线端点上的控标(指针在位于影响倾斜的控标上时会变成 公差与精度)。
    公差与精度

    如要使尺寸回到其原始位置,右键单击尺寸,然后选择显示选项 > 移除倾斜。您也可以拖动控标直到尺寸捕捉回到其原始位置。

    反转尺寸引线的方向

    如果竖直尺寸以水平文字显示(如在 ANSI 标准中),您可以反转引线的方向。

    要反转尺寸引线的方向:

    选择尺寸,然后单击引线折弯处的控标(指针在位于控标上时形状会变为 公差与精度)。

    公差与精度 公差与精度



    智能延伸线

    智能显示延伸线已消除,由两个线条表示(草图和延伸线)。公差与精度智能显示延伸线已选择。选取了两条竖直线以生成尺寸,因此延伸线有边线限制。延伸线不会出现在草图线的上方。公差与精度智能显示延伸线已选择。选取了左侧竖直线和底部右侧顶点用于生成尺寸。左侧延伸线有边线限制,但右侧延伸线没有此限制,因此智能延伸线在右侧不起作用。这由两条直线(草图线和延伸线)指示。公差与精度



    标注线术语

    公差与精度



    附加尺寸延长线

    您可将尺寸延伸线附加到顶点或草图实体,方法如下:

    • 将工程图中的尺寸延伸线的端点移动到其它顶点或草图实体,方法是单击端点,将鼠标移动到目标位置,然后再次单击。
    • 选择并右键单击尺寸延伸线的端点后,可以使用可用的快速捕捉选项。
    使用任一方法都无法附加特征尺寸。

    通过两次单击附加尺寸延伸线

    将工程图中的尺寸延伸线的端点移动到其它顶点或草图实体,方法是单击端点,将鼠标移动到目标位置,然后再次单击。

    要通过两次单击移动尺寸延伸线:

    1. 单击尺寸延伸线的一个端点然后释放鼠标。
    2. 将鼠标移动到新的位置,然后再次单击。

    使用捕捉选项移动尺寸延伸线

    选择并右键单击尺寸延伸线的端点后,通过可用的快速捕捉选项将延伸线移动到其它顶点或草图实体。

    要使用捕捉选项移动尺寸延伸线:

    1. 选择尺寸。
    2. 将指针移动到尺寸延伸线端点。
    3. 当指针变为 公差与精度,选中尺寸延伸线端点。
    4. 右键单击该端点,选择快速捕捉,然后选择一个捕捉选项:
      • 点捕捉
      • 中心点捕捉
      • 中点捕捉
      • 象限点捕捉
      • 交叉点捕捉
      • 相切捕捉
    5. 选择一个要捕捉到的实体。



    转折延伸线

    您可以右键单击线性尺寸延伸线并选择显示选项 > 转折,以在线条中放置一转折线。

    公差与精度 公差与精度
    选择转折之后的尺寸延伸线 拖动转折点之后的尺寸延伸线
    要移除所选尺寸延伸线的转折,右键单击延伸线并清除显示选项 > 转折



    创建尺寸延伸线的转折

    您可以右键单击一延伸线并选择显示选项 > 转折,从而转折线性尺寸延伸线。

    要创建尺寸延伸线的转折:

    1. 右键单击尺寸延伸线,然后选择 显示选项 > 转折
    2. 水平或竖直拖动尺寸延伸线上的点以进行折弯。
      要移除所选尺寸延伸线的转折,右键单击延伸线并清除显示选项 > 转折

    尺寸和标注的多个转折

    您可通过从 尺寸 PropertyManager 的 多转折引线 选项卡单击 引线 公差与精度将多条转折线应用到现有尺寸和标注引线中。

    您也可以在放置尺寸或标注后右键单击并选择添加转折点。插入转折点后,拖动转折点便可创建转折。

    可以向孔标注以及下列尺寸类型添加多转折引线:

    • 直径
    • 径向
    • 倒角

    尺寸标注箭头

    替换尺寸文字的对齐

    在系统的默认中,尺寸文字相对于箭头引线的对齐是根据所选定的尺寸标注标准。 您可以替换默认的对齐。

    欲覆写尺寸文字默认的对齐:

    1. 单击标准工具栏上的选项 公差与精度,或单击工具 > 选项
    2. 文档属性选项卡上,展开尺寸
    3. 单击尺寸类型,例如角度
    4. 文本位置中,选择一个位置,例如断开的引线、水平文本 公差与精度
    5. 单击确定

    缩短线性尺寸

    您可在任何类型的工程图中缩短(裁剪)线性尺寸。

    公差与精度
    线性尺寸
    公差与精度
    使用 Z 字形样式缩短的线性尺寸

    要缩短线性尺寸:

    1. 右键单击要缩短的尺寸一侧,然后单击显示选项 > 尺寸线打折

    要为缩短样式设置文档级别的默认值,打开工程图,单击工具 > 选项 > 文档特性 > 尺寸 > 线性,然后在尺寸线打折下选择一个样式。

    在尺寸标注引线中设置多个转折

    您可通过从 尺寸 公差与精度多转折引线 选项卡单击 引线leader_jog.png 按钮将多条转折线应用到现有尺寸和标注引线中。

    您也可以在放置尺寸或标注后右键单击并选择添加转折点。插入转折点后,拖动转折点便可创建转折。

    生成半径尺寸、直径尺寸、倒角尺寸或孔标注尺寸时,在引线中包括多个转折:

    1. 智能尺寸智能尺寸
    2. 在图形区域中用右键单击,然后单击使用多转折引线
    3. 选取要标注尺寸的实体。
    4. 单击以放置引线转折,双击以放置尺寸。
      设定好尺寸转折后可以拖动它们。



    在孔标注引线中设置多个转折

    您可通过从 引线 公差与精度多转折引线多转折引线引线尺寸将多条转折线应用到现有尺寸和标注引线中。

    您也可以在放置尺寸或标注后右键单击并选择添加转折点。插入转折点后,拖动转折点便可创建转折。

    生成孔标注时,在引线中加入多个转折:

    1. 选择 插入 > 注解 > 孔标注 公差与精度
    2. 右键单击要添加标注的位置,然后选择使用多转折引线
    3. 单击以放置引线转折,双击以放置标注
      设定好标注转折后可以拖动它们。

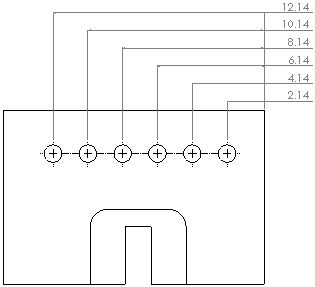

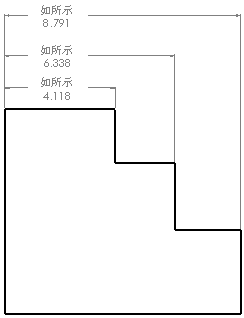

    范例:尺寸方案类型

    尺寸方案类型

    公差与精度
    基准
    公差与精度
    公差与精度
    坐标



    为中点标注尺寸

    要在工程图中标注线性边线中点的尺寸:

    1. 单击尺寸/几何关系工具栏上的智能尺寸 ,或单击工具 > 尺寸 > 智能
    2. 用右键单击要标注中点尺寸的边线,然后单击选择中点
    3. 选择第二实体标注尺寸。
    4. 快速标注尺寸可用于均匀放置尺寸。 或者,您也可以将指针移至快速尺寸操纵杆外以放置尺寸。
      您也可在添加基准尺寸或尺寸链时为中点标注尺寸。选取基准尺寸或零个尺寸链。然后根据需要按照步骤 2 标注中点的尺寸。

    自动查找尺寸的虚拟交点

    您可以在尺寸工具中定义两个实体之间的虚拟交点,并使用虚拟交点来标注尺寸。

    要查找虚拟交点:

    1. 在尺寸工具中右键单击草图实体或模型几何体,然后单击查找交点
    2. 选择相交原有选择的模型几何体或草图实体。

      公差与精度

      已找到虚拟交点并已应用于活动的尺寸工具。

    3. 使用所产生的虚拟交点完成尺寸。
      公差与精度
