直齿圆柱齿轮建模在solidworks中很简单,建模的方法也很多,可以用toolbox生成,可以用geartrax插件生成,不过直接做成零件模板的话,是很方便的,在出工程图的时候要方便很多。齿轮的建模的时候要把基本的参数做成自定义属性,这样在出工程图的时候做成模板直接调用就行。

STEP1:做出草图

主要是齿顶圆的直径和分度圆的直径要表示出来。

每日一练:#74 直齿圆柱齿轮做成solidworks 模板零件方便修改和出工程图 | 视频教程

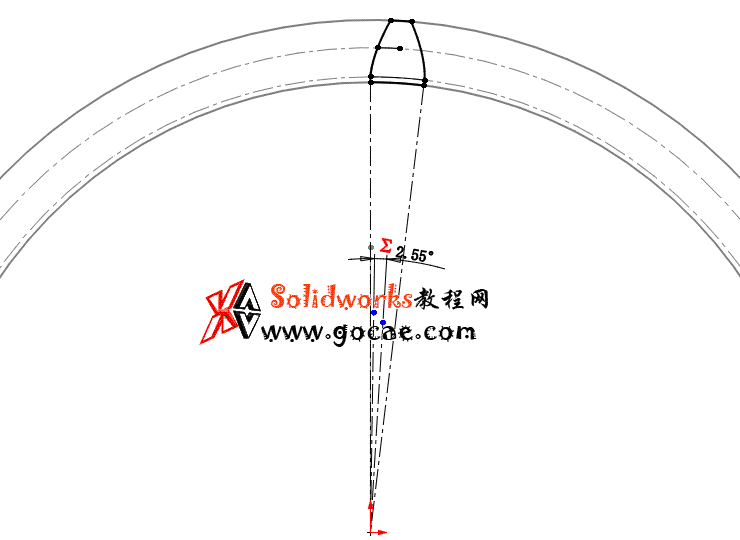

STEP2:做出齿形

不一定非做做成渐开线,没什么意义,简单点直接做出三角形齿就行了。每日一练:#74 直齿圆柱齿轮做成solidworks 模板零件方便修改和出工程图 | 视频教程

STEP3:阵列齿数

每日一练:#74 直齿圆柱齿轮做成solidworks 模板零件方便修改和出工程图 | 视频教程

STEP4:做出内孔

每日一练:#74 直齿圆柱齿轮做成solidworks 模板零件方便修改和出工程图 | 视频教程

STEP5:创建自定义属性

要齿轮的主要参数做成自定义属性后,就可以在工程图中做参数表格的时候直接调用,表格可以做出模板,更加方便。

每日一练:#74 直齿圆柱齿轮做成solidworks 模板零件方便修改和出工程图 | 视频教程

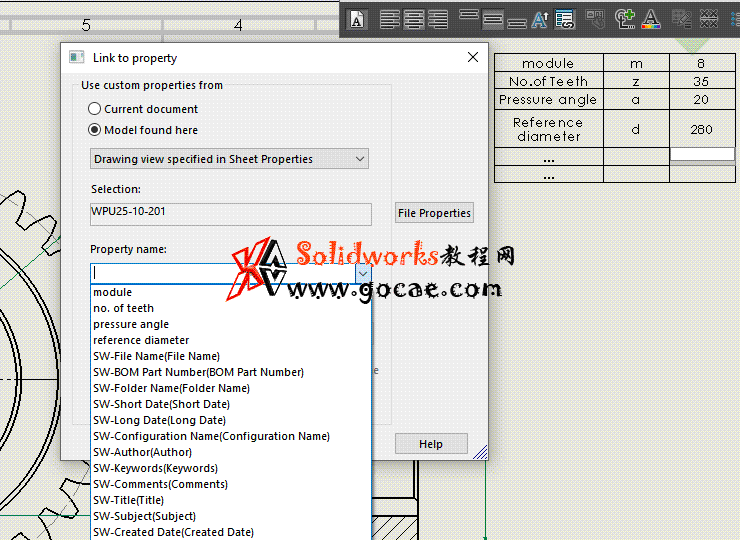

STEP5:做出齿轮的参数表格

把STEP4中的自定义属性插入进来。

每日一练:#74 直齿圆柱齿轮做成solidworks 模板零件方便修改和出工程图 | 视频教程

STEP6:做出齿轮的工程图

这样的方法出工程图非常方便,不妨试试?

每日一练:#74 直齿圆柱齿轮做成solidworks 模板零件方便修改和出工程图 | 视频教程
