通过使用剖切线或剖面线切割父视图,您可以在工程图中建立剖面视图。 剖面视图可以是直切剖面或者是用阶梯剖切线定义的等距剖面。 剖切线还可以包括同心圆弧。

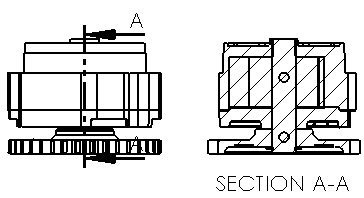

垂直剖切线

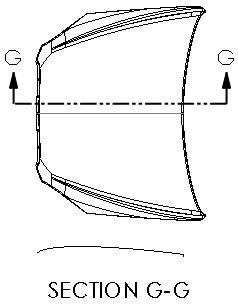

带有凹口等距的水平剖切线
您也可在模型中生成剖面视图以扩展视图调色板。

有两种方法可在工程图中创建剖面视图:文章源自solidworks教程网-http://gocae.com/2286.html

根据国际工程图标准,剖面视图中并不总需要使用剖切线。 要在父视图中隐藏剖切线,右键单击剖切线或剖面视图,然后单击隐藏剖面线。 要显示隐藏的剖切线,右键单击剖面视图,然后单击显示剖面线

插入剖面视图

竖直(V)

要插入竖直剖面视图:文章源自solidworks教程网-http://gocae.com/2286.html

  1. 在工程图视图中,单击剖面视图 tool_Section_View_Drawing.gif(工程图工具栏)或插入 > 工程视图 > 剖面
  2. 剖面视图 PropertyManager 中,单击剖面
  3. 剖切线中,选择自动开始剖面视图
  4. 单击竖直 Cutting-line-Vertical.png,然后将剖切线移动至所需位置并单击。
  5. 将预览拖动至所需位置,然后单击以放置剖面视图。

水平

要插入水平剖面视图:文章源自solidworks教程网-http://gocae.com/2286.html

  1. 在工程图视图中,单击剖面视图 tool_Section_View_Drawing.gif(工程图工具栏)或插入 > 工程视图 > 剖面
  2. 剖面视图 PropertyManager 中,单击剖面
  3. 剖切线中,选择自动开始剖面视图
  4. 单击水平 Cutting-line-Horizontal.png,然后将剖切线移动至所需位置并单击。
  5. 将预览拖动至所需位置,然后单击以放置剖面视图。

辅助

要插入辅助剖面视图:文章源自solidworks教程网-http://gocae.com/2286.html

  1. 在工程图视图中,单击剖面视图 tool_Section_View_Drawing.gif(工程图工具栏)或插入 > 工程视图 > 剖面
  2. 剖面视图 PropertyManager 中,单击剖面
  3. 剖切线中,选择自动开始剖面视图
  4. 单击辅助 Cutting-line-auxiliary.png,然后将剖切线和指针移动至所需位置并单击。
  5. 将指针 sectionxpert-pointer.png 移动至所需位置并设定剖切线的角度。
  6. 将预览拖动至所需位置,然后单击以放置剖面视图。

已对齐(G)

要插入对齐剖面视图:文章源自solidworks教程网-http://gocae.com/2286.html

  1. 在工程图视图中,单击剖面视图 tool_Section_View_Drawing.gif(工程图工具栏)或插入 > 工程视图 > 剖面
  2. 剖面视图 PropertyManager 中,单击剖面
  3. 剖切线中,选择自动开始剖面视图
  4. 单击对齐 Cutting-line-aligned.png,将剖切线的顶点移动至所需位置并单击。
  5. 将指针 sectionxpert-pointer.png 移动至所需位置并设定剖切线第一个线段的角度。
  6. 将指针移动至所需位置并设定第二个剖切线的角度。
  7. 将预览拖动至所需位置,然后单击以放置剖面视图。

 文章源自solidworks教程网-http://gocae.com/2286.html

剖面视图(Section View)

竖直(V)

  1. 定位竖直剖切线 Cutting-line-Vertical.png
  2. 最终剖面视图

水平

  1. 定位水平剖切线 Cutting-line-Horizontal.png
  2. 最终剖面视图

辅助

  1. 定位辅助剖切线 Cutting-line-auxiliary.png
  2. aux-section-first-point.gif aux-section-second-point.gif

    剖切线的第一个点文章源自solidworks教程网-http://gocae.com/2286.html

    要设置线条角度的剖切线第二个点文章源自solidworks教程网-http://gocae.com/2286.html

  3. 最终剖面视图

已对齐(G)

  1. 定位已对齐剖切线 Cutting-line-aligned.png
  2. aligned-section-first-point.gif aligned-section-second-point.gif

    剖切线上的第一个点文章源自solidworks教程网-http://gocae.com/2286.html

    剖切线上的第二个点文章源自solidworks教程网-http://gocae.com/2286.html


    剖切线上的第三个点

  3. 最终剖面视图



插入带等距的剖面视图

要插入带等距的剖面视图,首先插入剖切线,然后添加等距。

要插入剖切线:

  1. 在工程图视图中,单击剖面视图 tool_Section_View_Drawing.gif(工程图工具栏)或插入 > 工程视图 > 剖面
  2. 剖面视图 PropertyManager 中,单击剖面
  3. 剖切线中,清除自动开始剖面视图
  4. 选择剖切线,然后将剖切线移动至所需位置并单击。
    根据剖切线类型,您可能需要执行以下步骤。 有关详细信息,请参阅 插入剖面视图
  5. 在您将切割线放置到工程视图中后,会显示 剖面视图 弹出窗口。

    使用 剖面视图 弹出窗口,添加等距至剖面视图。

圆弧等距

要插入圆弧等距:

  1. 剖面视图 弹出窗口上,单击 sectionxpert-arc-offset.png
  2. 将指针 sectionxpert-pointer.png 移动至圆弧第一个点的位置并单击。
    该点必须位于剖切线上。
  3. 将指针移动至圆弧第二个点的位置并单击。
  4. 单击 以关闭 剖面视图 弹出窗口。
  5. 将预览拖动至所需位置,然后单击以放置剖面视图。

单一等距

要插入单一等距:

  1. 剖面视图 弹出窗口上,单击 。
  2. 将指针 sectionxpert-pointer.png 移动至所需位置并单击以选择等距的第一个点。
  3. 将指针移动至所需位置并单击以选择等距的第二个点。
  4. 单击 以关闭 剖面视图 弹出窗口。
  5. 将预览拖动至所需位置,然后单击以放置剖面视图。

凹口等距

要插入凹口等距:

  1. 剖面视图 弹出窗口上,单击 sectionxpert-notch-offset.png
  2. 将指针 sectionxpert-pointer.png 移动至所需位置并单击以选择凹口的第一个点。
    该点必须位于剖切线上。
  3. 将指针移动至所需位置并单击以选择凹口宽度。
    该点必须位于剖切线上。
  4. 将指针移动至所需位置并单击以选择凹口深度。 显示 剖面视图 弹出窗口。
    此时,您可以为视图添加附加等距。
  5. 单击 以关闭 剖面视图 弹出窗口。
  6. 将预览拖动至所需位置,然后单击以放置剖面视图。



带等距的剖面视图

这些范例说明有关添加等距至剖切线。

圆弧等距

  1. 定位水平剖切线 Cutting-line-Horizontal.png

  2. 添加圆弧等距 sectionxpert-arc-offset.png
    section-arc-offset-2.gif section-arc-offset-3.gif

    开始圆弧等距的剖切线上第一个点

    设置等距角度的几何体上第二个点

  3. 最终剖面视图

单一等距

  1. 定位竖直剖切线 Cutting-line-Vertical.png
  2. 添加单一等距 。
    section-single-offset-2-U.gif section-single-offset-3-U.gif

    开始单一等距的剖切线上第一个点

    设置等距深度的几何体上第二个点

  3. 最终剖面视图

凹口等距

  1. 定位水平剖切线 Cutting-line-Horizontal.png
  2. 添加凹口等距 sectionxpert-notch-offset.png
    section-notch-offset-2.gif section-notch-offset-3.gif

    开始凹口等距的剖切线上第一个点

    设置等距长度的剖切线上第二个点

    设置等距深度的几何体上第三个点

  3. 最终剖面视图



剖面视图 PropertyManager



将剖面视图草图模式与剖面工具用户界面结合使用,既可以创建剖面视图,也可以创建旋转剖面视图。

要插入剖面视图或半剖面视图:

  • 单击剖面视图 tool_Section_View_Drawing.gif(工程图工具栏)或插入 > 工程视图 > 剖面

剖面

剖切线

Cutting-line-Vertical.png 竖直(V) vertical-final.png
Cutting-line-Horizontal.png 水平 section-view-horizontal-final.png
Cutting-line-auxiliary.png 辅助 aux-section-complete.gif
Cutting-line-aligned.png 已对齐(G) aligned-section-complete.gif
自动开始剖面视图

选择以立即预览并将剖面视图置于工程图中。 取消选择以显示 剖面视图 弹出窗口 sectionxpert-popup.png,允许您将等距添加至剖面视图。

使用 剖面视图 弹出窗口,添加等距至剖面视图。

选择 功能 其它步骤
sectionxpert-arc-offset.png 添加圆弧等距 选择剖切线上圆弧的第一点,然后选择圆弧的第二点。
添加单一等距 选择剖切线上等距的第一点,然后选择等距的第二点。
sectionxpert-notch-offset.png 添加凹口等距 选择剖切线上凹口的第一点,然后选择剖切线上的第二点以获取凹口宽度,再选择第三点以获取凹口深度。
后退
确定(添加视图)
取消(取消视图)
编辑草图

选择以生成自定义剖切线

半剖面

半剖面

sectionxpert-halfsection-topside-right.png 顶面朝右 half-topside-right.gif
sectionxpert-halfsection-topside-left.png 顶面朝左 half-topside-left.gif
sectionxpert-halfsection-bottomside-right.png 底面朝右 half-bottomside-right.gif
sectionxpert-halfsection-bottomside-left.png 底面朝左 half-bottomside-left.gif
sectionxpert-halfsection-leftside-down.png 左侧朝下 half-leftside-down.gif
sectionxpert-halfsection-rightside-down.png 右侧朝下 half-rightside-down.gif
sectionxpert-halfsection-leftside-up.png 左侧朝上 half-leftside-up.gif
右侧朝上 half-rightside-up.gif



工程图中剖面视图的其它特征

您可以生成:

  • 剖面视图的剖面视图。 新剖面是由原实体模型计算得来的,如果模型更改,此视图将随之更新。
  • 来自正交(前视、右视、左视、上视、下视、及后视)爆炸视图的剖面视图。
  • 在以图画表示的(等轴测、左右二等角轴测和上下二等角轴测)视图中生成一剖面的零件剖切视图。

您可以在剖面视图中显示隐藏的边线。

剖面视图在 FeatureManager 设计树中展开,这样所有零部件和特征都可使用。

您不用编辑剖面线草图即可给剖面线添加尺寸。 您可在一剖面线和另一直线或边线之间标注尺寸。 您也可给父视图添加尺寸以定位剖面线。 然后,您可以使用隐藏/显示注解隐藏尺寸。


您可预先选择属于工程图图纸的草图绘制实体以生成剖面视图。 草图绘制实体不必属于现有工程图视图。

当您生成装配体工程图的剖面视图(或称旋转剖视图)时,您可:

  • 指定剖面视图切除的距离,这样整个工程图视图不会切割(在旋转剖视图中不可使用)。
  • 排除所选零部件。
  • 排除扣件(保持从 SOLIDWORKS Toolbox 插入的或指派为扣件的大部分项目为未切除)。
  • 控制自动打剖面线,这样相邻的零部件具有交替剖面线图样。
  • 将视图方向改为等轴测。

您可以通过拖动来移动剖面视图。 您可独立移动每个箭头。


您可通过拖动将剖面线调整大小并重新定位。 如果您在绘制剖面线时使用了几何关系,这些几何关系可能会阻止您将剖面线重新定位。 例如,如果剖面线与孔中心重合,则您无法重新定位剖面线。 然而,如果孔移动,则剖面线也会移动。

如果“剖面视图”工具不妥,您可生成旋转剖视图。 您也可将断裂视图与一个或多个剖面视图组合,以生成旋转剖面视图。

您可将剖面视图剪切并粘贴到与父视图不同的另一图纸中。

您可设定选项在工程图中重新使用已删除视图的字母,而无需手动对视图重新标注字母。





手动创建剖面视图

在 SOLIDWORKS 2013 中,这些线类型在剖面视图中有不同的弯曲结果。 在之前版本的 SOLIDWORKS 中,这些线类型不影响结果。

  • 结构线会被忽略,线段不会在剖面视图中出现。
  • 实体线段在剖面视图中出现。

要手动创建剖面视图:

  1. 单击 剖面视图 tool_Section_View_Drawing.gif(“工程图”工具栏)或 插入 > 工程视图 > 剖面

    您也可选择绘制的直线然后单击剖面视图 tool_Section_View_Drawing.gif 工具。

    如果您选择绘制的直线,剖面视图 PropertyManager(带有当前剖面标签)出现,您可以立即为剖面视图设置选项。
    剖面视图 PropertyManager 随即出现。
  2. 要手动创建剖面视图,单击编辑草图以显示插入线条 PropertyManager。
  3. 绘制一剖切线。

    在绘制时使用推理或添加几何关系以将剖面线在模型中与特征关联。

    要生成多线剖面视图或使用中心线作为剖切线上的等距转折,请在单击剖面视图工具前绘制剖面线。 如果剖面线没完全切透此视图中模型的边界框,您将创建一个部分剖切视图。

    如果您在创建装配体剖面视图,或者如果模型包含筋特征,则在

    剖面视图对话框中设定选项。 当您移动指针时,如果您在

    系统选项工程图中选择系统选项 > 工程图如果剖切线有多个线段,视图会正交对齐(如果可能)。 要切换对齐中,在

    如果剖切线有多个线段,视图会正交对齐(如果可能)。 要切换对齐中,在剖面视图 PropertyManager 的剖面线下,单击反转方向

    使用
    反转方向反转方向
  4. 单击以放置视图。 您可以编辑视图标签,而且可在必要时修改视图。

剖面范围

在工程图中,您可以在“剖面视图”对话框中指定在装配体剖面视图或断开的剖视图中不剖切哪些零部件和筋特征。“剖面范围”选项卡还出现在为剖面视图或断开的剖视图所用的“工程视图属性”对话框中。

要在生成了剖面视图之后访问剖面范围对话框:

  1. 右键单击剖面视图,然后单击属性
  2. 在对话框中选取剖面范围选项卡。

不包括零部件/筋特征

在图形区域或 FeatureManager 设计树中单击不进行切除的零部件和筋特征。

如要从清单中移除零部件,请再次单击该零部件,或在清单中将之选取,然后按 Delete

不剖切所有实例

如果所选零部件或筋特征在装配体中使用过不只一次,指定如何处理(例如,如果它是阵列的一员,或作为一个以上子装配体的零部件使用):

选择 如果您想在装配体中排除所选零部件的所有实例,选择“不剖切所有实例”复选框。在生成的视图中,所选零部件的所有实例都不剖切。
消除 如果您只想排除所选实例,消除“不剖切所有实例”复选框。在所生成的视图中,只有所选的实例不剖切,所有其它实例都会被剖切。

自动打剖面线

单击自动打剖面线在相邻切割面上交替剖面线的角度。剖面线样式在剖切装配体时轮换。

从装配体剖面视图或断开的剖视图生成的局部视图使用其父视图的剖面线样式。

不包括扣件

将扣件排除以不进行剖切。 除结构构件之外,扣件包括从 SOLIDWORKS Toolbox 插入的任何项目(螺母、螺栓、螺垫、等等)。 您也可指定任何零部件为扣件,这样它们不会被剖切。 若想预览扣件,选取“显示排除的扣件”。

要将某零部件指定为扣件,请打开该零部件,然后单击文件 > 属性。在自定义选项卡上的对话框中,在“属性名称”中选择 IsFastener,然后为“数值/文字表达”键入 1

反转方向

切换剖面视图的方向。





更改剖面的方向

要将剖面视图或旋转剖视图的方位更改到等轴测:

用右键单击剖面视图或旋转剖视图,然后选取等轴测剖面视图
若想移除等轴测方向,用右键单击并选取移除等轴测视图

修改剖面视图

要改变剖切线的长度或位置、引线长度或标号位置:

选择直线或标号并将之拖动。

如要编辑剖切线上的字母标号,可以:

  • 在字母标号上双击,编辑其中的文字,单击标号外边以退出。
  • 选择剖切线,然后在剖面视图 PropertyManager 中编辑标号及其字体。

要编辑剖面视图上的注释:

双击文字,编辑其中的文字,单击文字外边以退出。
要编辑剖面视图注释文本的属性,请选择注释,然后在 注释 PropertyManager 中编辑属性。 要全局更改标签元素,请单击 选项 (标准工具栏),选择 文档属性 选项卡,然后选择视图标号 > 剖面

要编辑用来生成剖切线的草图:

用右键单击一草图实体,然后选择编辑草图。 根据需要编辑草图。 然后选择一个草图实体,单击重建模型 以更新剖面视图。

要改变箭头所指示的剖切方向:

在剖切线的任意位置双击,或选择剖切线然后在剖面视图 PropertyManager 中选取反转方向

要修改剖面线样式:

单击某个面,或按住 Ctrl 选择多个面,然后在区域剖面线/填充 PropertyManager 中进行更改。

在生成视图之前修改剖切线

欲在生成视图之前修改剖切线:

  1. 激活工程图视图并在视图中绘制一直线(或为旋转剖视图绘制多条直线)。
    通过双击工程图视图,确保线条属于该视图。
  2. 选择直线,然后单击插入 > 制作剖切线
  3. 选择剖切线。
    剖面视图 PropertyManager 随即出现。
  4. 在 PropertyManager 中作任何更改。
  5. 执行以下操作之一:
    • 单击剖面视图 tool_Section_View_Drawing.gif,然后放置视图。
    • 单击确定 可关闭 PropertyManager 而不生成视图。
    您可在任何时候选择剖切线并生成视图。

在生成剖面视图之后修改剖切线

欲在生成剖面视图之后修改剖切线:

  1. 选择剖切线或剖面视图。
    剖面视图 PropertyManager 随即出现。
  2. 在 PropertyManager 或图形区域中进行任何更改,然后单击 PM_OK.gif
    如果您在图形区域中编辑剖面线,您须单击“重建”(标准工具栏)或单击 编辑 > 重新建模 来更新工程视图。

使用剖面视图助手编辑现有剖面视图

您可以使用剖面视图辅助 以将偏移添加到通过剖面视图辅助在 SOLIDWORKS 2013 和更高版本中创建的现有剖面视图。

对于草图已被直接编辑的剖面视图,剖面视图助手不可用。

要使用剖面视图助手编辑现有剖面视图:

  1. 右键单击现有剖面视图或其剖切线,然后单击 编辑剖切线
    对于使用 SOLIDWORKS 2013 生成的部分复杂剖面视图,您必须先选择插入点才能对其进行修改。
  2. 在剖面视图弹出窗口中,单击偏移。
  3. 单击 PM_OK.gif



剖面视图 PropertyManager(工程图)

要打开剖面视图 PropertyManager:

在工程图中创建剖面视图并单击 PropertyManager 中的编辑草图,或选择现有的剖面视图。

切割线

PM_label.gif 反转方向 您也可通过双击剖切线反转切割方向。
PM_label.gif 标号 编辑与剖面线或剖面视图相关的字母。
字体 要为剖切线标号选择文档字体以外的字体,消除文件字体,然后单击字体。 如果您更改剖面线标号字体,您可将新的字体应用到剖面视图名称。

剖面视图

局部剖视图 如果剖面线没完全穿过整个视图,则生成一受剖面线长度限制的剖面视图。
横截剖面 只显示被剖切线切除的面。
完整剖视图
局部剖视图。
横截剖面
自动打剖面线 剖面线样式在装配体中的零部件之间交替,或在多实体零件的实体和焊件之间交替。 剖面线样式在剖切装配体时轮换。
缩放剖面线图样比例(N)

将视图比例应用于视图内的填充。

选定 被消除
强调轮廓

强调切除面的轮廓。

选定 被消除
隐藏切割线肩(H)
尽在视图生成时可用
四视图 foreshortened1.gif
尽在视图生成时可用

曲面实体

显示曲面实体 从模型父视图中显示曲面实体的剖面视图。 您可以将节点和尺寸等注解应用于曲面横断面。 该设定适用于各个进程。
切割曲面实体 在剖面视图中仅显示曲面的交叉线。

剖面深度

让您以指定的距离生成剖面视图。 This control is only available for section views whose cutting line consists of a single line segment.

距离剖面视图适用于零部件,而非特征。

要设定距离,进行如下操作之一:

  • 深度dim_lin_d.png 设置值。
  • 深度参考select_edge_faces_vertex.png 在父视图中选择几何体,如边线或基准轴。
  • 在图形区域中拖动粉红色剖面基准面以设定切割的深度。 剖面视图中会显示剖切线和剖面基准面之间的所有零部件。
预览 section_view_distance.gif

输入注解自

导入注解 选取输入注解让所有选定的注解类型从参考引用的零件或装配体文档进行输入。

选择注解输入选项:

  • 设计注解
  • DimXpert 注解
  • 包括隐藏特征的项目

显示状态

仅对于装配体。 选择装配体的显示状态以放置在工程图中。

隐藏/显示 显示状态受所有显示样式的支持。 其它显示状态(显示模式 颜色 Appearances.gif 等)仅受 带边线上色 Tool_Shaded_With_Edges_View.png上色模式 Tool_Shaded_View.png 的支持。

显示样式

使用父关系样式 取消选中以选取与父视图不同的样式和品质设定。

单击一显示样式

选择 高品质草稿品质以设定模型的显示品质。 当 新视图的显示品质 设定为 草稿品质 时才可用。 如果您选取 高品质,这些选项将不再出现。

比例

使用父关系比例 应用为父视图所使用的相同比例。 如果您更改父视图的比例,则所有使用父视图比例的子视图比例将更新。
使用图纸比例 应用为工程图图纸所使用的相同比例。
使用自定义比例 应用您定义的比例。 如果您选择用户定义,请在下框中键入一个比例,格式如下: x:x 或 x/x。 选择使用模型文字比例来维护零件的注解视图中使用的几何体。
使用自定义比例中预设的选项根据尺寸标注标准而有所不同。

尺寸类型

工程图中的尺寸通常为:

精确模型值。
投影 2D 尺寸。

当您插入一工程图视图时,尺寸类型被设定。 您可在工程图视图 PropertyManager 中观阅并更改尺寸类型。

尺寸类型的规则为:

  • SOLIDWORKS 为标准和自定义正交视图指定 投影 类型尺寸,为等轴测、左右二等角轴测和上下二等角轴测视图指定 类型尺寸。
  • 如果您从另一视图生成一投影或辅助视图,新视图将使用投影类型尺寸,即使原有视图使用类型尺寸。

装饰螺纹线显示

如果工程图视图中有装饰螺纹线,以下设定将覆盖工具选项工具 > 出详图 > 文档属性 > 出详图选项。

高品质 显示装饰螺纹线中的精确线型字体及剪裁。 如果装饰螺纹线只部分可见,高品质则只显示可见的部分(将准确显示可见和不可见的内容)。
系统性能在使用高品质装饰螺纹线时变慢。 推荐您消除此选项,直到您完成了放置所有注解。
草稿品质 以更少细节显示装饰螺纹线。 如果装饰螺纹线只部分可见,草稿品质将显示整个特征。

视图另存为

展开视图另存为以将工程视图保存为 DxfDwg 文件。 (可选)拖动点操作杆 block_Base_Point.gif 设置文件的原点,然后单击视图另存为 DXF/DWG Tool_Save_As_Standard.gif。 在另存为对话框中设置选项。

仅导出模型几何体会忽略与所选视图相关的其它草图注解。

剖切线显示类型

SECT-ALT.gif SECT-NRM.gif
切换剖面显示 正常剖面显示

剖面视图疑难解答

如果剖面视图中显示了排除未剖切的模型部分,并且模型为悬空颜色(褐色),请检查以下情形:

  • 剖切线可能没有延伸至完全贯穿模型。 要么根据需要延伸剖切线,或者使用剖面视图 PropertyManageror 中剖面视图中的局部剖视图选项。
  • 剖切可能导致零厚度的几何体无法在视图中正确显示。 修改剖切线的位置以纠正此问题。
  • 模型几何体可能有问题。 使用工具 > 评估 > 检查来识别无效的几何体。

剖面线中的边角在剖面视图中生成边线。要移除边线,在剖面视图 PropertyManager 中单击更多属性,然后选择隐藏切割线肩


您有时候可能需要使用叠加于视图上的草图几何体生成剖面视图。如果“剖面视图”工具不妥,您可生成旋转剖视图。




旋转剖面视图

您可通过在视图上叠加草图来生成旋转剖面视图。

使用筋上完整圆角的旋转剖面视图

在该例中,意图是显示筋的部分剖面视图。要演示筋的横截面看起来的样子,您手工生成草图并应用区域剖面线。

原始零件

在视图中绘制平行线。

通过双击视图锁定视图焦点,这样草图不会随零件进行参数变化。确定您双击视图,不是图纸,以确保您在视图中进行绘制。

以垂直于筋边线的几何关系约束直线之一。

给草图添加切线弧、样条曲线和尺寸。没有必要使草图完全定义。尺寸定义草图大小并将草图约束到零件。

通过单击 隐藏/显示注解 (“注解”工具栏)隐藏尺寸。

通过单击 区域剖面线/填充 (“注解”工具栏)添加交叉线。

使用断裂视图的旋转剖面视图

您可将断裂视图与一个或多个剖面视图组合来生成旋转剖面视图。

图象承蒙 D & M Education, LLC. 提供。

生成剖面视图并将之与断裂视图对齐。
隐藏您用为源视图的视图来切除剖面,或者将之从工程图图纸移开。

关于详细信息,请参阅隐藏和显示视图

使折断线缝隙大小足以容纳剖面视图。
将剖面视图拖动到缝隙中,使之层叠于断裂视图之上。



零件剖切视图

零件剖切视图在以图画表示的(等轴测、左右二等角轴测和上下二等角轴测)视图中生成一剖面。该方法依赖于零件配置。

要生成零件剖切视图:

  1. 在零件中:
    1. 为剖切视图生成新配置。
    2. 按零件在工程图视图中显示的方式切除零件。
    3. 在所有其它配置中压缩切除特征。
  2. 在工程图中:
    1. 使用您为剖切所制作的配置生成零件的模型视图
    2. 给切割面添加剖面线



装配体剖切视图

您可生成装配体剖切视图以显示以图画表示的(如等轴测、左右二等角轴测和上下二等角轴测)工程图视图的内部细节。

您通过在装配体和工程图文档中使用一系列步骤来生成装配体剖切视图。实际视图是模型视图,通常是等轴测视图。

要生成装配体剖切视图:

  1. 在装配体中:
    1. 创建新配置。
      装配体剖切视图要求在用于视图中的零件或装配体中生成切除。 您通常为只被视图所使用的切除生成配置。
    2. 通过在装配体面上绘制草图并使用 插入 > 装配体特征 > 切除 > 拉伸 来生成装配体特征。
    3. 切除-拉伸 PropertyManager 中,在特征范围选取由装配体特征所切除的零部件。
  2. 在工程图中:
    1. 插入装配体的命名视图。 有关详细信息,请参阅添加命名视图
    2. 右键单击工程图视图,然后单击属性
    3. 工程图视图属性对话框中,在配置信息下选取使用命名的配置并选择要显示的配置。
    4. 使用 区域剖面线/填充 向切割面添加交叉线。





强调轮廓

在剖面视图中,您可以强调符合 ISO 128-50 的切除面轮廓。通常,这意味着面轮廓的设置比剖面视图中其他模型线要厚。



在剖面视图中强调轮廓

要在剖面视图中强调轮廓:

  1. 在工程图中选择一个剖面视图。
  2. 在 PropertyManager 中的剖面视图下,选择强调轮廓
  3. 单击

设置强调轮廓的线型

要设置强调轮廓的线型:

  1. 在工程图中,单击工具 > 选项 > 文档属性 > 线型
  2. 在对话框中的边线类型中,选择强调剖面轮廓
  3. 设置选项。
  4. 单击确定

断开的剖视图



断开的剖视图在工程图视图中剖切装配体的某部分以显示内部。会自动在所有零部件的剖切面上生成剖面线。

断开的剖视图为现有工程视图的一部分,而不是单独的视图。闭合的轮廓,通常是样条曲线,定义断开的剖视图。材料被移除到指定的深度以展现内部细节。通过设定一个数目或在工程图视图中选取几何体来指定深度。

您不能在局部视图、剖面视图、或交替位置视图上生成断开的剖视图。如果您在爆炸视图上生成断开的剖视图,您将不可解除爆炸所爆炸的视图。

此范例显示(1)壁厚和轴以及(2)轴如何焊接到盖:
以图画表示的(等轴测、左右二等角轴测和上下二等角轴测)视图的断开的剖视图。 深度与图纸垂直:



生成断开的剖视图

欲生成断开的剖视图:

  1. 单击工程图工具栏上的断开的剖视图 tool_Broken_Out_Section_Drawing.gif,或单击插入 > 工程图视图 > 断开的剖视图

    指针变为 pointer_add_curves_freeform.gif

    如果您想要样条曲线以外的轮廓,在单击断开的剖视图工具以前生成并选择一闭合轮廓。
  2. 绘制一轮廓。
  3. 剖面视图对话框中设定选项。如果您不想从断开的剖视图中排除零部件或扣件,单击确定
  4. 断开的剖视图 PropertyManager 中设定选项。
    使用 3D 工程图视图模式为断开的剖视图的深度选取一遮掩的边线。
  5. 单击 PM_OK.gif



编辑或删除断开的剖视图

欲编辑或删除断开的剖视图:

在 FeatureManager 设计树中用右键单击断开的剖视图,然后选取以下之一:

选项 描述
编辑定义 断开的剖视图 PropertyManager 中设定选项,然后单击 PM_OK.gif
编辑草图 选取草图实体并进行编辑,然后关闭草图。
删除

断开的剖视图 PropertyManager

要打开断开的剖视图 PropertyManager:

在 FeatureManager 设计树中右键单击断开的剖视图,然后选择 编辑定义

深度

深度参考

在同一或相关视图中选择几何体,如一边线或轴。

broken_out_section_hole.gif broken_out_section_silh_edge.gif
深度设定到圆的中心。 深度设定到圆柱面的侧影轮廓边线。
深度
预览 当被选择时,断开的剖视图在您更改深度时将显示。 如果工程图中有其它视图,则断裂和深度基准面出现在视图上。
自动打剖面线 仅对于装配体。 如被选择,软件会自动为邻近的零部件调整以 90 度增量来交替剖面线图样。 如果仍有相邻剖面使用相同的剖面线样式,则将调整剖面线的间距。
不包括扣件 仅对于装配体。 将扣件排除以不进行剖切。 除结构构件之外,扣件包括从 SOLIDWORKS Toolbox 插入的任何项目(螺母、螺栓、螺垫、等等)。 您也可指定任何零部件为扣件,这样它们不会被剖切。








  • 本文由 smellycat 发表于2017年6月14日
