双主轴车铣复合加工中心结构设计

原文出处：
Inventor:肖普胡胤康
Original Assignee:乐清市拓普数控机床有限公司
Priority date: 2017-04-05
如对您的权益有所侵侵犯,请及时联系网站删除. 联系方式: swdaxue@qq.com

随着机械加工领域的技术发展，对机床的功能性越来越高，大多数普通车铣 复合机床，只能把数控机床的普通刀架换成带动力刀具的刀塔，来实现机床的高精度的性 能等，但是，由于由于动力刀塔的结构复杂，体积较大，换刀时间长，造价成本比较高，导致 带具有动力的刀塔的车铣复合机床在使用上受到一定的阻碍.

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3658.html

因此，研发一款具有结构简 单、成本低、加工效率高、加工精度高的车铣复合机床具有一定市场前景。且现有的车铣复 合机床只有单向加工功能，在加工工件的过程中常常需要双面加工，单向加工效率不高，且 加工过程中对工件稳固不利，对于大型的加工工件，在搬运上机台上比较麻烦，且易造成安 全隐患。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3658.html

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3658.html

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3658.html

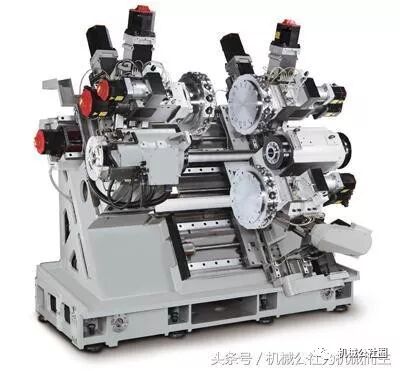

车铣复合机床的优点是：

 文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3658.html

该车铣复合机床通过在机座上设置有与主轴装置相配合 的副主轴装置，在加工零件时，待组合刀装置对主轴装置上的零件加工完成后，副主轴装置 向主轴装置方向动作，副主轴装置将主轴装置上已加工的零件的一端夹持住，副主轴装置 退回原位且与组合刀装置配合，组合刀装置对零件的另一端进行加工，从而实现该车铣复 合机床对零件的双向加工，从而提高了该车铣复合机床的加工效率和加工精度，且该车铣 复合机床具有结构简单、成本低的优点。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3658.html

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3658.html

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3658.html

双主轴车铣复合机床结构设计

文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3658.html

机座10、固 定在机座10上的出料输送装置、固定在机座10的一端上且用于夹装加工件的主轴装置20、 活动设置在机座10的另一端上且用于夹装加工件的副主轴装置30、活动设置在机座10上的 滑台装置40、对应主轴装置20与副主轴装置30之间处设置在滑台装置40上的组合刀装置 48、控制中心。滑台装置40与控制中心连接，主轴装置20包括固定在机座10上 的主轴箱21、设置在主轴箱21内的主轴22、与主轴22联动设置的第一弹性夹头23、设置在机 座10上且用于驱动主轴22转动的第一电机24，副主轴装置30包括设置在机座10上的 Z轴滑块31、活动设置在Z轴滑块31上的滑板32、固定在滑板32上的副主轴箱33、设置在副主 轴箱33内的副主轴34、与副主轴34联动设置的第二弹性夹头35、文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3658.html

固定在滑板32上且用于驱 动副主轴34转动的第二电机36，机座10上对应滑板32处固定有一个气缸37，该气缸 37可驱动滑板32在Z轴滑块31上左右往复移动。气缸37的活塞杆371上设置有一个连 接板38，该连接板38的一端固定在滑板32的一端上，且活塞杆371通过连接板38驱动滑板32 在Z轴滑块31上左右往复移动。通过气缸的活塞杆驱动连接板，连接板随活塞杆动作且带动 滑板在Z轴滑块上左右往复移动，便于副主轴装置分别与主轴装置、组合刀装置配合，从而 实现该车铣复合机床的双向加工功能。

滑台装置40包括设置在机座10上的Z轴滑动导轨41、设置 在Z轴滑动导轨41上且可在Z轴滑动导轨41上左右往复移动的大拖板43、设置在大拖板43的 上端面上的X轴滑动导轨44、设置在X轴滑动导轨44上且可在X轴滑动导轨44上前后往复移 动的滑台支架45、设置在滑台支架45上的Y轴滑动导轨46，所述的滑台支架45上设置有可在 Y轴滑动导轨46上下往复移动的小拖板47，且小拖板47上设置有可随小拖板47上下往复移 动的组合刀装置48，该组合刀装置48包括固定在小拖板47上的刀座481、若干个设置在刀座 481上的刀具482、对应刀座481的上方处设置在小拖板47上的铣钻动力头483。

刀具 482的个数为5-12个。刀座上采用多个刀具，提高了该车铣复合机床的加工效率。通过在机 座上设置有可带动组合刀装置向Z轴、X轴、Y轴方向移动的滑台装置，从而组合刀装置可对 主轴装置、副主轴装置上的零件进行多个方位加工，提高了该车铣复合机床的加工效率和 加工精度，且该组合刀装置具有结构简单、体积小的优点。滑台支架45上设置有罩盖在Y轴滑动导轨46、X轴滑动导轨 44、Z轴滑动导轨41上的防尘护罩50，且防尘护罩50上设置有一个隔离钣金51，该隔离钣金 51将主轴装置20、副主轴装置30、组合刀装置48与滑台装置40分隔开来。通过在滑台支架上 设置有起防尘作用的防尘护罩，该防尘护罩可避免粉尘、铁屑落入到滑台装置内，且隔离钣 金可避免铁屑飞溅到滑台装置内，从而提高了滑台装置工作的可靠性 。
