扫描沿某一路径移动一个轮廓(剖面)来生成基体、凸台、切除或曲面。 扫描可简单可复杂。

要生成扫描几何体,该软件通过沿路径不同位置复制轮廓而创建一系列中间截面。 然后中间截面将混合到一起。 其他参数可包含在扫描特征中,如引导线、轮廓方向选项和扭转以创建各种形状。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2371.html

您可在生成扫描时使用斑马条纹来观阅扫描。 将指针放在扫描上,打开快捷键菜单,然后选择斑马条纹预览。 如果您应用了斑马条纹,当您生成另一扫描、放样或添加一放样截面时,斑马条纹将显示。 使用快捷键菜单消除斑马条纹预览文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2371.html

扫描可以:文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2371.html

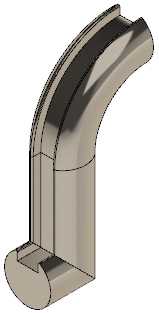

使用引导线
以多轮廓生成 扫描 扫描
带多个单独轮廓的扫描
扫描 扫描
带多个巢状轮廓的扫描

扫描规则

扫描必须遵循以下规则:文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2371.html

  • 对于基体或凸台扫描特征轮廓必须是闭环的;对于曲面扫描特征则轮廓可以是闭环的也可以是开环的。
  • 路径可以为开环或闭环。
  • 路径可以是一张草图、一条曲线或一组模型边线中包含的一组草图曲线。
  • 路径必须与轮廓的平面交叉。
  • 不论是截面、路径或所形成的实体,都不能出现自相交叉的情况。
  • 引导线必须与轮廓或轮廓草图中的点重合。

仅对于切除扫描,您可通过沿路径移动工具实体来生成实体扫描。 路径必须与其本身相切并在工具实体轮廓之上或之内的点开始。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2371.html

扫描轮廓

根据扫描特征,您可选择以下轮廓之一:文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2371.html

  • 草图轮廓通过沿 2D 或 3D 草图路径移动 2D 轮廓来创建基体、凸台、切除或曲面扫描。
    如果使用中间路径轮廓,则您可创建双向扫描。

    您可从模型中直接选择面、边线和曲线作为扫描轮廓。 凸台、基体、切除、曲面和装配体切除扫描特征均支持增强型选择。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2371.html

    您可以选择:文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2371.html

    • 模型几何图形中的面。
    • 包含光滑、闭合环的单一边线或参考几何图形曲线。
    • 使用 SelectionManager 将选定的一组边线或曲线作为环。
    扫描 扫描 扫描
    选择草图轮廓的面 使用草图轮廓的 SelectionManager 选择边线 扫描特征
  • 圆形轮廓直接在模型上沿草图直线、边线或曲线创建实体杆或空心管筒,而无需草绘轮廓。
  • 实体轮廓通过使用工具实体和路径创建切除扫描,例如创建绕圆柱实体的切除。

 文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2371.html

创建扫描特征

创建基本扫掠

欲生成扫描:文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2371.html

  1. 在一基准面或面上绘制一个闭环的非相交轮廓。

    如果您使用引导线:

    • 如果您想在路径与轮廓上的草图点之间添加穿透几何关系,先生成路径。
    • 如果您想在引导线与轮廓上的草图点之间添加穿透几何关系,先生成引导线。
  2. 生成轮廓将遵循的路径。使用草图、现有的模型边线或曲线。

    扫描

    1 = 轮廓

    2 = 路径

  3. 单击下列选项之一:
    • “特征”工具栏或 插入 > 凸台/基体 > 扫描 上的 扫描凸台/基体 扫描
    • “特征”工具栏或 插入 > 切除 > 扫描 上的 扫描切除 扫描
    • “曲面”工具栏或 插入 > 曲面 > 扫描 上的 扫描曲面 扫描
  4. ‎在 PropertyManager 中:
    • 轮廓 扫描 在图形区域中选择一个草图。
    • 路径 扫描 在图形区域中选择一个草图。
  5. 设定其它 PropertyManager 选项。
  6. 单击 确定 扫描
    扫描
    扫描预览
    扫描 扫描
    方向/扭转类型保持法向不变 方向/扭转类型随路径变化



创建双向扫描

您可使用双向来为中间路径轮廓或整个路径在任一方向上创建扫描。

您还可单独控制每个扫描方向上的路径的扭转值并将该扭转值应用到整个长度。 但是,对于双向扫描,您不能使用引导曲线或设置起始处和结束处相切。

双向选项可用于扫描凸台/基体、扫描切除(使用实体扫描选项的扫描切除除外)和扫描曲面零件。 其还可用于扫描切除装配体。

要创建双向扫描:

  1. 在零件中,单击插入 > 凸台/基体 > 扫描

    扫描

  2. 在 PropertyManager 中的轮廓和路径下,单击草图轮廓,然后执行以下操作:
    1. 在弹出窗口 FeatureManager 设计树中,为轮廓选择 Sketch8,并为路径选择螺旋线/涡状线
    2. 您可单击方向 1 扫描方向 2 扫描 来切换扫描方向。
      扫描 扫描
      方向 1 扫描 方向 2 扫描
    3. 单击双向 扫描

      以两个方向运行扫描。

      扫描

  3. 选项下,执行以下操作:
    1. 对于轮廓方向,单击随路径变化
    2. 对于轮廓扭转,单击
      您可单独指定扫描每端的扭转并将该扭转角度应用到整个路径。

      默认情况下,将选中显示预览合并结果

  4. 单击 扫描

    扫描

使用圆形轮廓创建杆和管筒

您可使用圆形轮廓选项直接在模型上沿草图线、边线或曲线创建实体杆或空心管筒,而无需绘制草图。 此扫描功能可用于扫描凸台/基体扫描切除扫描曲面特征。

要创建圆形轮廓扫描:

  1. 在零件中,单击插入 > 剪切 > 扫掠以在零件内切除管筒。
  2. 在 PropertyManager 中的轮廓和路径下,单击圆形轮廓
  3. 在图形区域中,针对路径选择曲线边线。 然后将直径设为 50.00mm
    在 PropertyManager 中的选项下,默认情况下将选中显示预览与端面对齐

    扫描

  4. 单击 扫描

    切除-扫掠特征将出现在 FeatureManager 设计树中。

    扫描

  5. 单击插入 > 凸台/基体 > 扫掠以添加实体杆。
  6. 在 PropertyManager 中的轮廓和路径下,单击圆形轮廓
  7. 在图形区域中,针对路径选择零件的底边线。
  8. 在 PropertyManager 中,将直径设为 20.00 mm

    默认情况下,将选中显示预览合并结果

  9. 单击 扫描

    扫描

    扫掠特征将出现在 FeatureManager 设计树中。



扫描凸台/基体 PropertyManager

根据扫描凸台/基体特征设置 PropertyManager 选项。

要打开该 PropertyManager:

  1. 将打开具有闭环轮廓草图与草图路径的零件,或者带有草图直线、边线或您指定为路径之模型上的曲线的零件。
  2. 单击扫描凸台/基体扫描(“特征”工具栏)。

草图轮廓

沿 2D 或 3D 草图路径移动 2D 轮廓创建扫描。

扫描 轮廓 设定用来生成扫描的轮廓(截面)。 在图形区域中或 FeatureManager 设计树选取轮廓。 您可从模型中直接选择面、边线和曲线作为扫描轮廓。 基体或凸台扫描特征的轮廓应为闭环。
扫描 路径 设定轮廓扫描的路径。 在图形区域中或 FeatureManager 设计树选取路径。 路径可以是开环或闭合、包含在草图中的一组绘制的曲线、一条曲线或一组模型边线。 路径的起点必须位于轮廓的基准面上。

在路径延伸通过轮廓时,提供以下控件。

扫描 方向 1 为路径一侧创建扫描。
扫描 双向 从草图轮廓创建在路径的两个方向延伸的扫描。
但对于双向扫描,您不能使用引导线或设置起始和发送相切。
扫描 方向 2 为路径的另一个方向创建扫描。
您可以单独控制每个扫描方向上的路径的扭转值并将该扭转值应用到整个长度。

圆形轮廓

直接在模型上沿草图直线、边线或曲线创建实体杆或空心管筒。

扫描 轮廓 设定用来生成扫描的轮廓(截面)。 在图形区域中或 FeatureManager 设计树选取轮廓。 基体或凸台扫描特征的轮廓应为闭环。
直径 指定轮廓的直径。
不论是截面、路径或所形成的实体,都不能出现自相交叉的情况。

引导线

不适用于双向扫描。

扫描 引导线 在轮廓沿路径扫描时加以引导。 在图形区域选择引导线。
引导线必须与轮廓或轮廓草图中的点重合。
扫描 扫描 上移下移 调整引导线的顺序。 选择一引导线 扫描 并调整轮廓顺序。
合并平滑的面 消除以改进带引导线扫描的性能,并在引导线或路径不是曲率连续的所有点处分割扫描。 因此,引导线中的直线和圆弧会更精确地匹配。
扫描
合并平滑的面已选中
扫描
合并平滑的面已清除
如果您清除合并平滑的面,则可能会存在稍后生成的某些特征因几何体更改而无法使用的情况。
显示截面 显示扫描的截面。 选择箭头 扫描截面数观看轮廓并解疑。

扫描

扫描

选项

轮廓方向 控制轮廓扫描 在沿路径扫描 扫描时的方向。

随路径变化

截面相对于路径仍时刻处于同一角度。

扫描
扫描
随路径变化范例
当您选择随路径变化时,在小型和不均匀曲率沿路径波动引起轮廓不能对齐的情况下,选项可使轮廓稳定。

保持法向不变

截面时刻与开始截面平行,而与路径相切向量无关。

扫描
扫描
保持法向不变范例
如果存在多个轮廓,则截面时刻与开始截面平行。
轮廓扭转 沿路径应用扭转。 选择以下项之一:

(仅限于 2D 路径。) 垂直于轮廓而对齐轮廓。 不进行纠正。

扫描
扫描
随路径变化(扭转)范例

最小扭转

(仅限于 3D 路径。) 应用纠正以沿路径最小化轮廓扭转。

扫描
扫描
随路径变化最小扭转范例

随路径和第一引导线变化

选择随路径和第一引导线变化,中间截面的扭转由路径到第一条引导线的向量决定。 在所有中间截面的草图基准面中,该向量与水平方向之间的角度保持不变。 当选定一条或多条引导线时可用。

扫描
扫描
随路径变化最小扭转范例(选定一条引导线)
扫描
扫描
随路径变化随第一条引导线变化范例(选定一条引导线)

随第一和第二引导线变化

选择随第一和第二引导线变化,中间截面的扭转由第一条引导线到第二条引导线的向量决定。 在所有中间截面的草图基准面中,该向量与水平方向之间的角度保持不变。

扫描
扫描
随路径变化最小扭转范例(选定两条引导线)
扫描
扫描
随路径变化随第一条引导线变化范例(选定两条引导线)
扫描
扫描
随路径变化随第一和第二引导线变化范例(选定两条引导线)

指定扭转角度

沿路径定义轮廓扭转。 选择弧度圈数

扫描
扫描
带有 2.00 圈数扭转值的随路径变化范例
对于闭合路径,扭转值必须与多重完整反转对等,例如,360 度或 6.2831 弧度。
扫描
扫描
带 2.00 圈数扭转值的保持法向不变范例

指定方向向量 扫描

选择一基准面、平面、直线、边线、圆柱、轴、特征上顶点组等来设定方向向量。 不可用于保持法向不变

扫描
扫描
指定方向向量随路径变化范例(预览中的短蓝线)

与相邻面相切

将扫描附加到现有几何体时可用。 使相邻面在轮廓上相切。

自然

(仅限于 3D 路径。) 当轮廓沿路径扫描时,在路径中其可绕轴转动以相对于曲率保持同一角度。 可能产生意想不到的结果。

扫描
扫描
随路径变化自然(扭转)范例
合并相切面 如果扫描轮廓具有相切线段,可使所产生的扫描中的相应曲面相切。 保持相切的面可以是基准面、圆柱面或锥面。 其它相邻面被合并,轮廓被近似处理。 草图圆弧可能转换为样条曲线。 使用引导线时不会产生效果。
显示预览 显示扫描的上色预览。 消除选择以只显示轮廓和路径。

起始处/结束处相切

起始处相切类型

没应用相切。

路径相切

垂直于开始点路径而生成扫描。

结束处相切类型

没应用相切。

路径相切

垂直于结束点路径而生成扫描。

曲率显示

网格预览 在已选面上应用预览网格,以更好地直观显示曲面。
网格密度 当选择网格预览时可用。

调整网格的行数。

斑马条纹 显示斑马条纹,以便更容易看到曲面褶皱或缺陷。
曲率检查梳形图 激活曲率检查梳形图显示。

至少选择以下选项之一:

方向 1

切换沿方向 1 的曲率检查梳形图显示。

方向 2

切换沿方向 2 的曲率检查梳形图显示。

对于任一方向,选择编辑颜色,以修改梳形图颜色。

缩放

调整曲率检查梳形图的大小。

密度

调整曲率检查梳形图的显示行数。

扫描切除 PropertyManager

根据扫描切除特征设定 PropertyManager 选项。

要打开该 PropertyManager:

  1. 将打开具有闭环轮廓草图与草图路径的零件,或者带有草图直线、边线或您指定为路径之模型上的曲线的零件。

    对于实体轮廓,将打开作为轮廓和草图路径的工具实体用以跟随的零件。

  2. 单击扫描切除扫描(“特征”工具栏)。

草图轮廓

沿 2D 或 3D 草图路径移动 2D 轮廓创建扫描。

扫描 轮廓 设定用来生成扫描的轮廓(截面)。 在图形区域中或 FeatureManager 设计树选取轮廓。 您可从模型中直接选择面、边线和曲线作为扫描轮廓。 基体或凸台扫描特征的轮廓应为闭环。 曲面扫描特征的轮廓可为开环或闭环。
扫描 路径 设定轮廓扫描的路径。 在图形区域中或 FeatureManager 设计树选取路径。 路径可以是开环或闭合、包含在草图中的一组绘制的曲线、一条曲线或一组模型边线。 路径的起点必须位于轮廓的基准面上。

在路径延伸通过轮廓时,提供以下控件。

扫描 方向 1 为路径一侧创建扫描。
扫描 双向 从草图轮廓创建在路径的两个方向延伸的扫描。
但对于双向扫描,您不能使用引导线或设置起始和发送相切。
扫描 方向 2 为路径的另一个方向创建扫描。
您可以单独控制每个扫描方向上的路径的扭转值并将该扭转值应用到整个长度。

圆形轮廓

直接在模型上沿草图直线、边线或曲线创建实体杆或空心管筒。

扫描 轮廓 设定用来生成扫描的轮廓(截面)。 在图形区域中或 FeatureManager 设计树选取轮廓。
直径 指定轮廓的直径。
不论是截面、路径或所形成的实体,都不能出现自相交叉的情况。

实体轮廓

最常见的用途是绕圆柱实体创建切除。 此选项对于棒铣刀模拟也很有用。

当您选择实体扫描时,路径必须在自身内相切(无尖角),并从点上或工具实体轮廓内部开始。

实体轮廓对装配体特征不可用。

扫描 工具实体 工具实体必须凸起,不与主实体合并,并由以下之一组成:
  • 只由分析几何体(如直线和圆弧)组成的旋转特征。
  • 圆柱拉伸特征
扫描 路径 设定轮廓扫描的路径。 在图形区域中或 FeatureManager 设计树选取路径。 路径可以是开环或闭合、包含在草图中的一组绘制的曲线、一条曲线或一组模型边线。 路径的起点必须位于轮廓的基准面上。
扫描
工具实体和路径
扫描
切除扫描

请注意实体扫描如何跟随螺旋线路径处理工具实体。

引导线

仅适用于草图轮廓。 但这些引导线并非双向扫描。

扫描 引导线 在轮廓沿路径扫描时加以引导。 在图形区域选择引导线。
引导线必须与轮廓或轮廓草图中的点重合。
扫描 扫描 上移下移 调整引导线的顺序。 选择一引导线 扫描 并调整轮廓顺序。
合并平滑的面 消除以改进带引导线扫描的性能,并在引导线或路径不是曲率连续的所有点处分割扫描。 因此,引导线中的直线和圆弧会更精确地匹配。
扫描
合并平滑的面已选中
扫描
合并平滑的面已清除
如果您清除合并平滑的面,则可能会存在稍后生成的某些特征因几何体更改而无法使用的情况。
显示截面 显示扫描的截面。 选择箭头 扫描截面数观看轮廓并解疑。
扫描

选项

轮廓方向 控制轮廓扫描 在沿路径扫描 扫描时的方向。

随路径变化

截面相对于路径仍时刻处于同一角度。

当您选择随路径变化时,在小型和不均匀曲率沿路径波动引起轮廓不能对齐的情况下,选项可使轮廓稳定。

保持法向不变

截面时刻与开始截面平行。

如果存在多个轮廓,则截面时刻与开始截面平行。
轮廓扭转 沿路径应用扭转。 选择以下项之一:

(仅限于 2D 路径。) 垂直于轮廓而对齐轮廓。 不进行纠正。

最小扭转

(仅限于 3D 路径。) 阻止轮廓在随路径变化时自我相交。

随路径和第一引导线变化

扫描

扫描
选择随路径和第一引导线变化,中间截面的扭转由路径到第一条引导线的向量决定。 在所有中间截面的草图基准面中,该向量与水平方向之间的角度保持不变。

随第一和第二引导线变化

扫描
选择随第一和第二引导线变化,中间截面的扭转由第一条引导线到第二条引导线的向量决定。 在所有中间截面的草图基准面中,该向量与水平方向之间的角度保持不变。

指定扭转角度

沿路径定义轮廓扭转。 选择弧度圈数

扫描
此范例显示一个旋转。

以法向不变沿路径扭曲

通过将截面在沿路径扭曲时保持与开始截面平行而沿路径扭曲截面。

扫描
此范例显示一个旋转。

指定方向向量 扫描

选择一基准面、平面、直线、边线、圆柱、轴、特征上顶点组等来设定方向向量。 不可用于保持法向不变

与相邻面相切

将扫描附加到现有几何体时可用。 使相邻面在轮廓上相切。

自然

(仅限于 3D 路径。) 当轮廓沿路径扫描时,在路径中其可绕轴转动以相对于曲率保持同一角度。

合并相切面 如果扫描轮廓具有相切线段,可使所产生的扫描中的相应曲面相切。 保持相切的面可以是基准面、圆柱面或锥面。 其它相邻面被合并,轮廓被近似处理。 草图圆弧可能转换为样条曲线。
显示预览 显示扫描的上色预览。 消除选择以只显示轮廓和路径。

实体扫描范例:

当您为方向/扭转类型选择随路径变化,并为路径对齐类型选择时,工具实体将正确跟随螺旋线路径的切线。

扫描

要想使工具实体在随螺旋线路径变化时与参考引用垂直,请为路径对齐类型选择方向向量,然后选择与工具实体保持垂直的方向,例如,圆柱平面端面的法线。
扫描

刀具实体在沿圆柱随螺旋线路径变化时保持与端面平行。 此功能对于刀具加工市场很重要。
扫描

起始处/结束处相切

起始处相切类型结束处相切类型

没应用相切。
路径相切 垂直于开始点路径而生成扫描。

特征范围

指定您想要特征影响到哪些实体或零部件。

  • 对于多体零件,参阅多实体零件中的特征范围.
  • 对于装配体,参阅装配体中的特征范围

曲率显示

网格预览 在已选面上应用预览网格,以更好地直观显示曲面。
网格密度 当选择网格预览时可用。

调整网格的行数。

斑马条纹 显示斑马条纹,以便更容易看到曲面褶皱或缺陷。
曲率检查梳形图 激活曲率检查梳形图显示。

至少选择以下选项之一:

方向 1

切换沿方向 1 的曲率检查梳形图显示。

方向 2

切换沿方向 2 的曲率检查梳形图显示。

对于任一方向,选择编辑颜色,以修改梳形图颜色。

缩放

调整曲率检查梳形图的大小。

密度

调整曲率检查梳形图的显示行数。

方向/扭转类型 - 随路径变化

在扫描选项下,当您选择随路径变化方向/扭转类型时,您可在路径上曲率出现少许波动和不均匀波动而使轮廓不能对齐时来选择参数以使轮廓稳定。

轮廓始终保持与路径垂直。轮廓波动是由于路径上曲率波动不均匀造成的。除非您通过选择其中一个选项来纠正波动,否则轮廓会随路径变化,根据没有对齐的路径进行调整。

参数为:

(仅限于 2D 路径。) 垂直于轮廓而对齐轮廓。 不进行纠正。

扫描 扫描

选择时,轮廓将产生波动,阻止平滑扫描。

最小扭转(只对于 3D 路径) 应用纠正以沿路径最小化轮廓扭转。
方向向量 选择基准面、平面或直线以定义向量。 选择基准面或平面后,会应用该基准面或平面的法线。 如果选择直线,直线方向即为向量方向。

剖切面(扫描沿此生成)始终包含方向向量为其 X 轴。 剖切面的法线 Z 轴为包含与该点相切的方向向量和路径的基准面。

扫描 扫描

前视基准面(所示)为方向向量。 轮廓未产生波动,在整条路径上均保持对齐,且生成光滑扫描。

所有面 如果路径包括相邻的面,您可以选择所有面。 当路径包括 2 个交替面时,请单击下一个面以切换面。

剖切面(扫描沿此生成)始终包含面法线为其 Y 轴。 剖切面的法线 Z 轴是路径上该点的切线。

扫描 扫描

选择所有面(如图所示)。 轮廓未产生波动,在整条路径上均保持对齐,且生成光滑扫描。

使用引导线扫描的建议

以下建议将帮助您使用引导线来生成扫描。

路径 – 通过椭圆的竖直草图 扫描 扫描
引导线 - 样条曲线
轮廓 - 椭圆

路径和引导线草图

应在生成路径和引导线之后生成截面。带引导线的扫描不要求穿透几何关系。

引导线必须与轮廓或轮廓草图中的点重合,以使扫描可自动推理存在有穿透几何关系。

扫描的中间轮廓由路径及引导线所决定。路径必须为单一实体(直线、圆弧、等)或路径线段必须相切(不成一定角度)。

几何关系

在您绘制截面时,请注意几何关系,如水平竖直,可能被自动添加。这些几何关系会影响中间截面的形状,可能造成您不希望的结果。

使用显示/删除几何关系 扫描 来删除不想要的几何关系。这样中间截面可以根据需要扭转。

路径和引导线长度

路径与引导线的长度可能不同。

  • 如果引导线比路径长,扫描将使用路径的长度。
  • 如果引导线比路径短,扫描将使用最短的引导线的长度。

引导线

引导线必须相交于一个点,此点即扫描曲面的顶点。

你可以使用任何草图曲线、模型边线或是曲线作为引导线。
