solidworks中如何分割零件生成多实体

    零件“分割”指的是将零件分割成多个实体。可将实体保留在零件内,也可将它们保存到单独的文件中。下面的2个图很形象的表达了“分割”命令的意思。

    “分割”之前是一个实体的零件

    solidworks中如何分割零件生成多实体

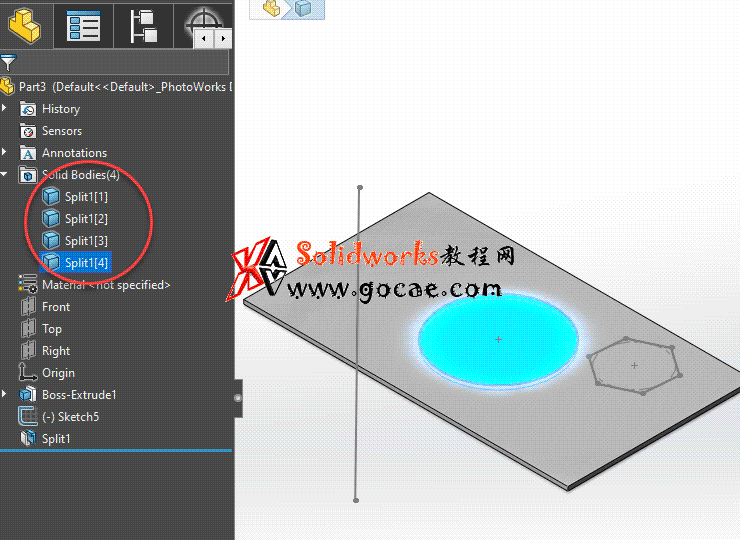

    “分割”之后是包含多个实体的零件

    solidworks中如何分割零件生成多实体

    STEP1: 如何分割实体

    插入 > 特征 > 分割, 分割实体有3种情况。

    solidworks中如何分割零件生成多实体

    • a 分割实体后只是变成多实体零件

    不指派名称,就是单纯的分割。

    solidworks中如何分割零件生成多实体

    • b 分割实体后,指派名称,不选择“消耗切除实体”

    结果是不仅变成了多实体零件,而且自动保存成单个的零件了。

    solidworks中如何分割零件生成多实体

    • c 分割实体后,指派名称,选择“消耗切除实体”。

    选中了零件消失了,而且选中了零件自动保存单个的零件了。

    solidworks中如何分割零件生成多实体
    solidworks中如何分割零件生成多实体

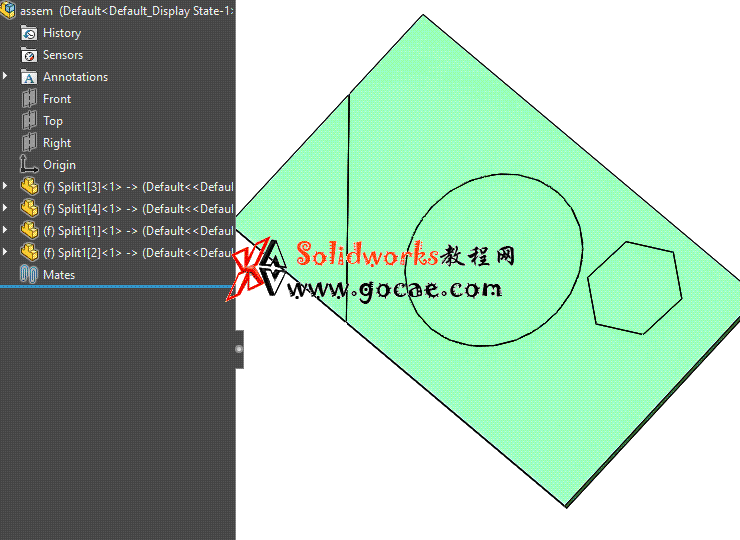

    STEP2: 分割实体后保存成派生的装配体

    单击插入 > 特征 > 保存实体

    双击文件下的每个文件名称来打开另寸为对话框,可以为每个零件选择保存的位置和文件名。

    solidworks中如何分割零件生成多实体

    solidworks中如何分割零件生成多实体

    STEP3: 分割 命令 PropertyManager

    剪裁曲面 选取用来将零件剪裁为多体的实体。
    • a. 平面模型面
    solidworks中如何分割零件生成多实体 solidworks中如何分割零件生成多实体 solidworks中如何分割零件生成多实体
    原始零件 修改的原始零件 新零件
    • b. 草图(草图以双向全部拉伸。)
    solidworks中如何分割零件生成多实体 solidworks中如何分割零件生成多实体 solidworks中如何分割零件生成多实体
    原始零件 修改的原始零件 新零件
    • c. 参考曲面及空间模型面
    solidworks中如何分割零件生成多实体 solidworks中如何分割零件生成多实体
    原始零件 新零件

    • 本文由 Published on 2017年9月6日
