solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件

solidworks草图中可以插入图片，这样我们就可以通过图片来描点。这里介绍的是solidworks的自带插件 AutoTrace，通过它可以自动生成图片的草图轮廓。小编接下来就整理了针对solidworks aututrace 的详细教程。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1691.html

1. 草图图片可以实现哪些功能？

  • 将图片（.bmp、.gif、.jpg、.jpeg、.tif、.tiff、.wmf、 .png、.psd）插入到草图基准面。
  • 将图片作为生成 2D 草图的基础。
  • 使用自动跟踪将光栅数据转换为向量数据。

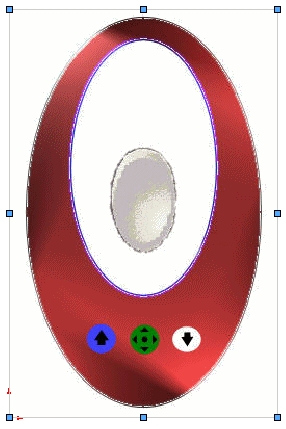

草图图片被插入，其（0,0）坐标为草图原点：
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1691.html

2. 如何编辑插入的solidworks草图图片

2.1 solidworks草图中如何插入图片？

  1. 工具 > 草图绘制工具 > 草图图片
  2. 在打开对话框中，浏览到图片文件，然后单击打开。

2.2 如何调整图片的大小

插入图片时，将自动显示比例缩放工具。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1691.html

solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1691.html

比例缩放工具是一条构造线，每端带控标。 使用比例缩放工具调整图片大小。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1691.html

您还可以在图形区域中拖动图片的控标来调整图片的大小。

2.3 如何编辑草图图片

双击图片后，会显示草图图片的PropertyManager对话框，如下图文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1691.html

solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1691.html

solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 原点 X 位置 为图片的原点输入 X 坐标值。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 原点 Y 位置 为图片的原点输入 Y 坐标值。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 角度 以度数输入数值。正的角度逆时针旋转图片。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 宽度 为图片宽度输入一个数值。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 高度 为图片高度输入一个数值。
启用缩放工具  使用比例缩放工具的控标调整图片大小。
锁定纵横比 选择以保持固定的宽度和高度比例。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 水平反转 单击在边界内水平反转图片。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 竖直反转 单击在边界内竖直反转图片。

在图形区域中更改图片的大小或位置时，草图图片 PropertyManager 中的数值自动更新。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1691.html

3. solidworks中如何把图片线条自动生成草图实体

3.1 自动跟踪Autotrace能用来做什么用？

自动跟踪Autotrace是一款solidworks自带的插件，可以跟踪诸如 .jpg .bmp 和 .Png 等图像并将其转换为草图几何体。 该插件最适合于高对比度的图像。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1691.html

  • 源图象应为高分辨率，至少具有 300dpi。
  • 艺术线条应为纸笔画，轮廓精确切对比鲜明。

    solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1691.html

  • 颜色在您选取的区域内应尽量均匀。
    solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件

草图图片 PropertyManager 的第二页让您能够使用自动跟踪工具跟踪轮廓线或按颜色选定区域，以生成向量数据。 此工具将生成您可保存并按需要进行编辑的草图。

有些用途包括转换：

  • 公司标志
  • 扫描的几何设计：
    solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件

仅当自动跟踪工具作为插件启用时 草图图片 PropertyManager 的第二页才可用。 单击 工具 > 插件，然后在对话框中选择 自动跟踪。

3.2 如何打开自动跟踪Autotrace?

从 PropertyManager 的第一页单击 ，然后在第二页中应用这些参数以将光栅数据转换为向量数据：

具体的图标工具的功能如下表

跟踪设定

选择工具

用于选择矩形区域
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件

选取矩形区域。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件

用来选取手画线区域
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件

通过跟踪连续直线和曲线来选取形状不规则的区域。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件

用于选择多边形区域
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件

通过跟踪连续直线来选取多边形区域。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件

用于选择颜色 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件

根据颜色选取区域。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件

 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 表示使用 用来选取颜色 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 选择工具选择的颜色。
开始跟踪 显示您的区域或颜色选择的结果。

预览设定

显示源图象
显示跟踪的几何 选取或消除以显示为转换所选定的跟踪几何体。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件
显示源图象 已选定 显示源图象 和 显示跟踪的几何体 已选定
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件
显示源图象 已清除并且 显示跟踪的几何体 已选定

调整

所有滑块都调整源图象的等级。
图象明暗度 调整辉度等级。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件
图象对比度 调整光亮和黑暗区域之间的差别。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件
颜色公差 调整应用程序识别选定颜色的程度。
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件
solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件
识别公差 调整您所生成的跟踪与几何体相符的程度。

视频:自动跟踪识别公差

透明度

选择以下透明度类型之一：

无 不使用透明度特性。
从文件 保留文件中已有的透明度特性。
完整图象 选择可将整个图象设置为透明的。
  • 透明度 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件。移动滑块来调整透明度度数。

    当滑块设置为 1 时，表示 100% 透明度。

    solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件
    透明度 0%： 透明度 50%： 透明度 100%：
用户定义 从图象中选择一种颜色，定义该颜色的公差级别，然后将透明度级别应用到图象。
  • solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 从图象中选择一种颜色。
  • 匹配公差 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件。 移动滑块来调整度数，使其与您选择的颜色匹配。

    当滑块设置为 0 时，只有当目标颜色与所选颜色完全匹配时才应用透明度。

    随着滑块向右移动，匹配公差会增加（不要求完全匹配），这样透明度可应用到选定颜色的更多上色中。

    solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件
    solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 0.20 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 1.00
    solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 所选颜色 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件
    solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件 100%
  • 透明度 solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件。移动滑块来调整透明度度数。

    当滑块设置为 1 时，表示 100% 透明度。

4. 应用实例

  • 双击草图图片
  • 打开 PropertyManager 的第二页。
  • 在跟踪设定下：
    1. 为图象类型选取一工具。
    2. 为选择工具选取一工具，然后在您想跟踪的图象周围生成一边界。
      solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件
    3. 单击开始跟踪。
      solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件
  • 在预览设定下消除或选取显示源图象和显示跟踪的几何以孤立并核实源图象和跟踪图象。
  • 在开始跟踪下调整滑杆。

    注意以下情况：

    • 滑杆控制源图象。
    • 颜色公差 和 识别公差 的滑块为动态滑块。
    • 将颜色公差设定到左侧以增加颜色精度并减少颜色误差。
    • 将识别公差设定到左侧以增加跟踪跟随源几何体的精度。
  • 单击应用。

    solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件

    您可消除显示源图象，这样只有向量草图单元在您生成草图时显示。
  • 单击 确定图标 以创建草图。
    solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件
  • 选取单独的样条曲线线段并根据要求调整其形状。
    solidworks如何通过图片生成草图 AutoTrace 自动跟踪 自动生成草图插件

总结：solidworks autotrace 是一个很实用的功能，当然自动化的功能对图片的要求也高，想要做出合格的草图线，具体亲可以自己试试。
