铸件中，部分加强筋用传统的方法无法制作，本文提供两种制作方法，网友可以参考
在SolidWorks中制作加强筋时，如果加强筋的位置如图1所示，加强筋无法完成，软件报错时“所产生的筋没与现存模型相交”。这种加强筋有两种方法可以完成，下面分别阐述。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3585.html
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3585.html
第一种方法：加强筋命令

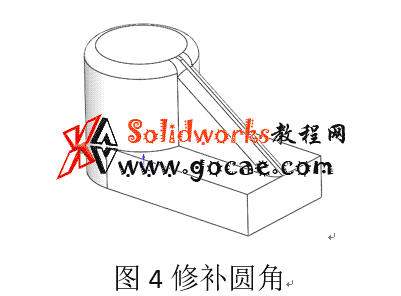

修改加强筋的草图，在圆角端添加相切圆弧，确保加强筋与模型能正确相交，如图3所示，如果对加强筋附近圆角不满意，可以采用曲面修补的方式对圆角进行处理，具体的修补方法不在这里阐述，修补结果如图4所示。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3585.html
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3585.html
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3585.html
第二种方法用拉伸、多体与完整圆角三个命令组合制作。

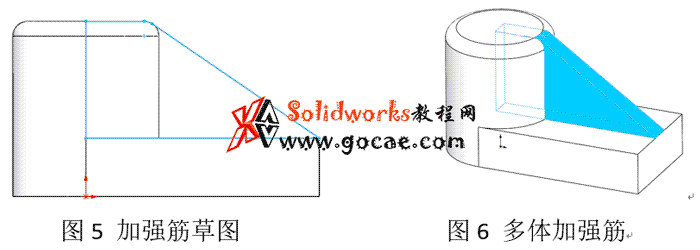

首先，绘制图5所示的草图，注意加上圆角；然后，采用左右两侧拉伸的方式做出筋，注意在拉伸命令中，取消选择“合并实体”选项，形成多体，如图6所示。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3585.html
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3585.html
使用圆角命令，以“完整圆角”形式做出圆角，结果如图7所示：最后将两个实体合并，并添加响应的圆角即可，结果如图8所示文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3585.html
文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/3585.html
