重新定位三重轴：文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2356.html

• 选择坐标系特征 。
• 更改 旋转原点 、 或 以沿着这些轴改变三重轴的位置。
• 更改旋转角度 、 或 ，以绕这些轴旋转三重轴。此角度表示绕零部件坐标系旋转，且按以下顺序旋转：Z、Y、X。

• 将指针移到三重轴的中心上。当移动指针 出现时，拖动三重轴。三重轴的中心捕捉到如边线、点、顶点和面等几何体。
• 将指针移到三重轴的任一箭头上。 当移动/旋转指针 出现时，单击左键并拖动此指针，沿此轴改变三重轴的位置。 三重轴可自由移动，除非将指针移到几何体上（指针捕捉到几何体）。 用右键单击并拖动此指针，绕指针所在轴旋转三重轴。
• 将指针移到两个三重轴箭头之间的区域，将三重轴的移动限制在由三重轴原点和两个箭头定义的基准面上。
• 用右键单击三重轴的中心并选择其中一个选项：

  对齐剪裁基准面轴到选择	对齐剪裁基准面轴（蓝色 Z 轴）到一个选择：平行于直线、垂直于平面或朝向点。剪裁基准面调整自身，从而与剪裁基准面轴保持垂直。
  对齐折弯轴到选择	通过旋转绕剪裁基准面轴（蓝色 Z 轴，平行于边、直线等选择）的三重轴来对齐折弯轴（红色 X 轴）。
  居中并对齐到零部件	将三重轴的原点移到实体重心，并将三重轴与零部件或零件坐标系对齐。
  居中并对齐到主轴	将三重轴的原点移到实体重心，并将三重轴与实体的主轴对齐。

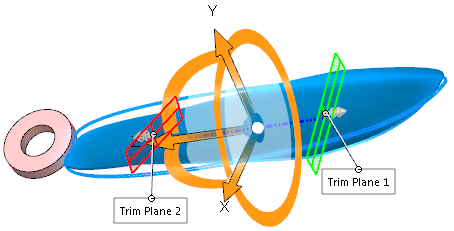

  移动三重轴到基准面 1	将三重轴移到剪裁基准面 1。
  移动三重轴到基准面 2	将三重轴移到剪裁基准面 2。

重新定位剪裁基准面：文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/2356.html

• 为 为剪裁基准面选择一参考实体 选择模型上的点，以捕捉剪裁基准面的原点。
• 对于剪裁距离 ，设定沿三重轴的剪裁基准面轴（蓝色 Z 轴）从实体外部界限移动剪裁基准面的距离。正值将基准面移向模型的重心，负值将基准面移离重心。

• 拖到剪裁基准面操纵杆。拖动时剪裁距离 会动态更新。
• 将指针移到剪裁基准面的边线上，不同的弯曲类型会显示不同的指针，然后拖动指针修改弯曲特征。

  折弯
  扭曲
  锥削
  伸展

设定如下选项：

折弯范例
将指针移到三重轴的箭头上，以显示拖动/旋转指针 。右键单击以旋转三重轴，这样将改变折弯的方向。 单击左键重新定位三重轴。 将指针移到剪裁基准面的操纵杆上，显示移动指针 。拖动操纵杆来定位剪裁基准面。 将指针移到剪裁基准面的边线上，显示折弯指针 . 拖动剪裁基准面来折弯和修改弯曲特征。
的结果 结果

设定如下选项：

范例 示例
带有筋的初始零件
扭曲预览。 弯曲区域受剪裁基准面约束。
的结果 结果

设定如下选项：

范例 示例
初始零件
锥削预览。 弯曲区域受剪裁基准面约束。
的结果 结果

设定如下选项：

范例 示例
初始零件
伸展预览。 弯曲区域受剪裁基准面约束。
伸展 结果

设定剪裁基准面范例

初始零件

拖动剪裁基准面到位或在 PropertyManager 中设定值

结果

• 将指针移到三重轴的箭头上，以显示拖动/旋转指针 。右键单击以旋转三重轴，这样将改变折弯的方向。 单击左键重新定位三重轴。
• 将指针移到剪裁基准面的操纵杆上，显示移动指针 。拖动操纵杆来定位剪裁基准面。
• 将指针移到剪裁基准面的边线上，显示折弯指针 .
• 拖动剪裁基准面来折弯和修改弯曲特征。

当指针位于剪裁基准面之上时，单击左键并拖动基准面来执行折弯，如图所示。

您还可以通过设定角度 和半径 值来控制折弯。

折弯轴总是在三重轴原点的 X 轴附近。您可以通过移动和旋转三重轴原点来修改折弯。

通过将其拖动或在 PropertyManager 中设定值来定位剪裁基准面和三重轴。

欲设定扭曲量，将指针移到剪裁基准面的边线上以显示 指针，然后拖动基准面。您还可以在 PropertyManager 中设定角度 。

显示锥削的零件的预览

锥削区域受剪裁基准面位置的限制。

通过移动剪裁基准面或三重轴来设定锥削数量。欲调整锥削，将指针移到剪裁基准面的边线上以显示 指针，然后拖动基准面。

您还可以在 PropertyManager 中设定锥剃因子 。

使用默认剪裁基准面位置（零件的范围）伸展

使用此方法伸展会使零件的两端对称伸展。

重新定位剪裁基准面或三重轴可让您选择要伸展的模型局部范围。

欲移动剪裁基准面，将指针移到剪裁基准面上显示 指针，然后拖动基准面。

您还可以在 PropertyManager 中设定伸展距离 。
