solidworks2017 新功能 设施布局介绍 / SW2017 装配体磁力配合

比如说工厂要布局1条流水线，那通过“SW2017 asset publisher”您可以在零件和装配体模型中定义连接点和基准平面，这样把设备插入到到装配体的时候，零件会自动“磁力配合”，使装配变得如同摆积木一样方便，下面通过solidworks 2017 帮助中的教程，给大家详细的介绍一下solidworks2017的磁力配合。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1852.html

另外本文配有视频操作教程，希望对你有所帮助。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1852.html

1. 发布第一个磁力零件

• 单击工具 > Asset Publisher 。
• 在图形区域中，选择显示的面以用作地面基准面。

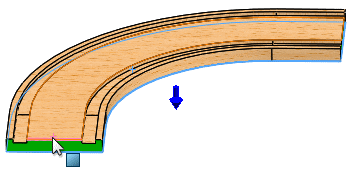

• 为连接点下的连接点选择所示的边线。

  文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1852.html
  当您选择线性边线时，将选择中点。

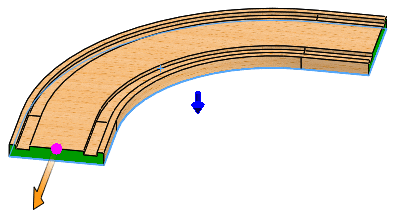

• 选择为连接方向所示的面。

  文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1852.html
  您可以通过右键单击图形区域改进工作流程。
• 右键单击以将接头添加到连接点或者单击添加接头。

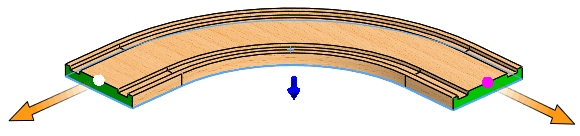

• 旋转零件并为连接点选择所示的边线。


• 选择为连接方向所示的面。


• 单击添加接头。


• 单击 。
  FeatureManager 设计树将更新以包括包含 Ground Plane、Connector1 和 Connector2 的已发布参考。

 2. 发布第二个磁力零件

• 单击工具 > Asset Publisher 。
• 在图形区域中，选择显示的面以用作地面基准面。


• 为连接点下的连接点选择所示的边线。


• 选择为连接方向所示的面。


• 右键单击以将接头添加到连接点。


• 旋转零件并为连接点选择所示的边线。


• 选择为连接方向所示的面。


• 单击添加接头。


• 单击 。
  FeatureManager 设计树将更新以包括包含 Ground Plane、Connector1 和 Connector2 的已发布参考。

3. 创建地面基准面

• 单击插入 > 参考几何图形 > 地面基准面 。
• 在图形区域中，单击顶面以用作地面基准面。


• 单击 。
  FeatureManager 设计树相应更新以包含地面基准面

4. 将磁力零件插入到装配体中

• 单击插入零部件 （装配体工具栏），或者单击插入 > 零部件 > 现有零件/装配体。
• 在 PropertyManager 中的打开文档中，选择 straight_track 并按如图所示将带有附加轨道的指针拖动到图形区域中。


• 单击以将轨道放置到地板上。
  由于包含了地面配合，轨道将配合到地板。
• 在 PropertyManager 中：
  1. 在打开文档中，选择转弯。
  2. 在配置下，选择 0（U 形转弯）。
  3. 按如图所示将带有附加轨道的指针拖动到图形区域中但不释放它。


• 将曲线轨道拖向直轨道，并注意当您将曲线轨道朝直轨道拖近时出现的磁力配合捕捉线。

  文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1852.html
  如果您在显示捕捉线时释放曲线轨道，则轨道将配合。
• 单击以释放曲线轨道以使其捕捉到直轨道。


点评：真的是很酷的功能，对于工作上能用上的朋友来说真心方便不少，不过对我来说暂时貌似还用不上。。。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1852.html
