solidworks草图 如何分割草图实体 合并实体

solidworks的草图中的"分割实体", 相当于autocad中的"打断于点", 通过“分割实体”命令，可以把1个草图实体分割成2个草图实体。同样的，通过删除分割点，我们也可以把两个草图实体合并成一单一草图实体。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1893.html

您可以为分割点标注尺寸。您也可以在步路装配体中的分割点处插入零件。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1893.html

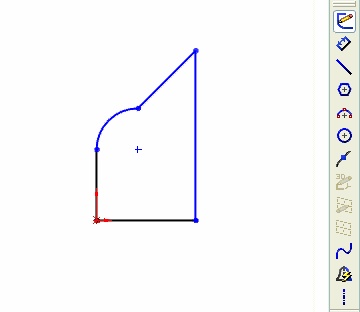

1. 如何在solidworks草图中分割草图实体：

  • 在打开的草图中，单击分割实体 solidworks草图 如何分割草图实体 合并实体（“草图”工具栏），或单击工具 > 草图绘制工具 > 分割实体。
    指针将变为 solidworks草图 如何分割草图实体 合并实体。
  • 单击草图实体上您想使分割发生的位置。
    该草图实体被分割成两个实体，并且这两个实体之间会添加一个分割点。

solidworks草图 如何分割草图实体 合并实体文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1893.html

2. 如何把分割的草图实体再合并在一起？

在打开的草图中单击分割点，然后按 Delete。文章源自 solidworks教程网 http://gocae.comsolidworks教程网-http://gocae.com/1893.html
